產品描述：

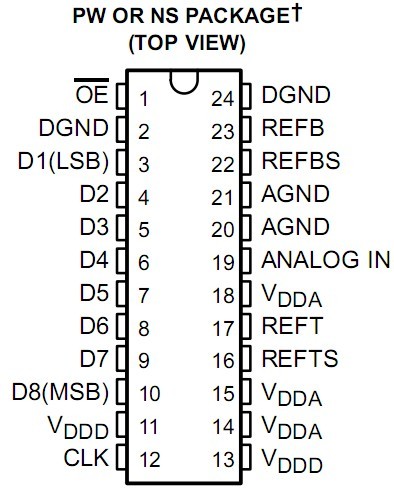

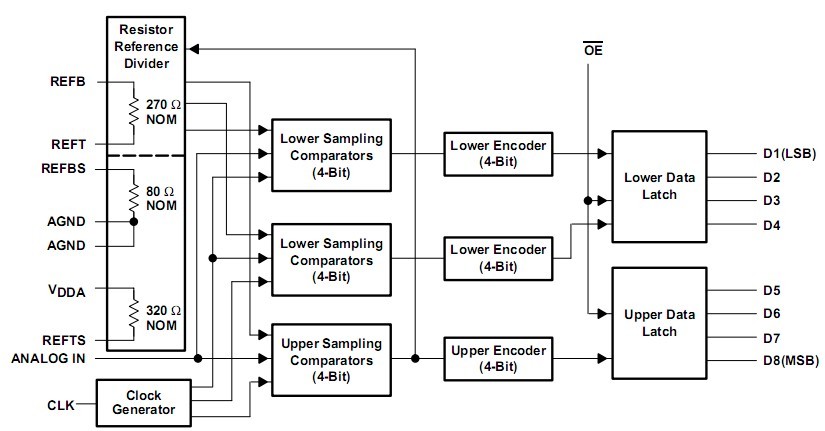

在TLC5510和TLC5510A為CMOS，8位，20 MSPS的模擬到數字轉換器（ADC），其利用一種利用了半結構。在TLC5510和TLC5510A營運，單5V供電，功耗只有130毫瓦的功率。包括了內部采樣和保持電路，具有高阻抗模式并行輸出，內部參考電阻。
在利用了半架構降低功耗和芯片尺寸相比，閃存轉換器。通過實施在2的轉換步驟的過程，比較器的數目大大減少。該數據輸出有效延遲2.5時鐘。
在TLC5510采用3內部參考電阻創建標準，2五，全面使用VDDA轉換范圍。只有外部跳線都需要實現這個選項，無需外部參考電阻器的需要。在TLC5510A使用一個外部應用4 - V參考電壓，這樣一個4 V輸入信號，只有中央的內部電阻部分都可以使用。差分線性為0.5 LSB在25 ° C，并在整個工作溫度范圍為0.75 LSB的最大值。典型的動態指標包括1％和0.7度差分相位微分增益。
在TLC5510和TLC5510A的特點是工作在-20 ° C至75 ° C
在利用了半架構降低功耗和芯片尺寸相比，閃存轉換器。通過實施在2的轉換步驟的過程，比較器的數目大大減少。該數據輸出有效延遲2.5時鐘。
在TLC5510采用3內部參考電阻創建標準，2五，全面使用VDDA轉換范圍。只有外部跳線都需要實現這個選項，無需外部參考電阻器的需要。在TLC5510A使用一個外部應用4 - V參考電壓，這樣一個4 V輸入信號，只有中央的內部電阻部分都可以使用。差分線性為0.5 LSB在25 ° C，并在整個工作溫度范圍為0.75 LSB的最大值。典型的動態指標包括1％和0.7度差分相位微分增益。
在TLC5510和TLC5510A的特點是工作在-20 ° C至75 ° C
產品特性:
模擬輸入范圍
TLC5510 ... 2 V滿量程
TLC5510A ... 4 V滿量程
8位分辨率
積分線性誤差
± 0.75 LSB的最大（25℃）
± 1 LSB的最大（-20℃至75℃）
微分線性誤差
± 0.5 LSB的最大（25℃）
± 0.75 LSB的最大（-20℃至75℃）
最高轉換率
20兆次采樣MSPS（每秒）最大
5 - V單電源供電
低功耗
TLC5510 ... 127.5毫瓦典型
TLC5510A ... 150毫瓦典型
（包括參考電阻損耗）
TLC5510是可與索尼CXD1175
TLC5510 ... 2 V滿量程
TLC5510A ... 4 V滿量程
8位分辨率
積分線性誤差
± 0.75 LSB的最大（25℃）
± 1 LSB的最大（-20℃至75℃）
微分線性誤差
± 0.5 LSB的最大（25℃）
± 0.75 LSB的最大（-20℃至75℃）
最高轉換率
20兆次采樣MSPS（每秒）最大
5 - V單電源供電
低功耗
TLC5510 ... 127.5毫瓦典型
TLC5510A ... 150毫瓦典型
（包括參考電阻損耗）
TLC5510是可與索尼CXD1175
應用:
數字電視
醫學影像
視頻會議
高速數據轉換
調制器和解調器
規格：
