| 型號 | 封裝 | 批號 | 備注 | WORD | |
| TMS320C6713BGDPA200 | BGA | 09+ | 浮點數字信號處理器 | TMS320C6713BGDPA200 |
TMS320C6713BGDPA200 |
描述：
TMS320C67x™數字信號處理器（包括TMS320C6713B設備）組成的浮點DSP中的TMS320C6000™DSP平臺的一代。該C6713B設備是基于高性能，先進的超長指令字（VLIW）架構的德州儀器（TI）開發，使這一DSP的一個很好的選擇，多渠道，多功能應用。
225 MHz工作的C6713B提供高達十三點五〇億浮點運算每秒（MFLOPS），1800萬條指令每秒（MIPS），與雙fixed-/floating-point乘數高達4.5億乘法累加運算次數第二（MMAC翻了一番）。
300 MHz工作的C6713B提供高達18.0億次浮點運算每秒（MFLOPS），2400萬條指令每秒（MIPS），與雙fixed-/floating-point乘數高達6.0億乘法累加運算次數第二（MMAC翻了一番）。
C6713B采用2級緩存的架構，具有強大的外設和多樣的。 1級程序緩存（L1P高速）是一個4K字節直接映射緩存和一級數據緩存（L1D）是一個4K字節2路組相聯高速緩存。 2級內存/緩存（二級）包括256K的字節內存空間的程序和數據之間的共享空間。 64K的內存在二級字節的256K字節，可以配置為映射內存，高速緩存，或二者的結合。其余192K的在二級字節的SRAM作為映射。
C6713B擁有豐富的外設集，其中包括兩個多通道音頻串行端口（McASPs），兩個多通道緩沖（McBSPs）串行端口，兩個集成電路間（I2C）總線，一個專用的通用輸入/輸出（GPIO）模塊，兩個通用定時器，主機端口接口（HPI）和一個無縫的外部存儲器接口（EMIF）的接口到SDRAM，SBSRAM，和異步外設的能力。
這兩個McASP界面每個模塊支持一個發送和接收時鐘區之一。該組McASP都有8個串行數據，可以單獨分配給兩個區域的任何引腳。串行端口支持時分在每個引腳多路復用從2到32時段。在C6713B有足夠的帶寬支持所有16個串行數據引腳，轉遞192千赫立體聲信號。在每個區序列數據可能會在多個發送和接收引腳串行數據同步，一對飛利浦內部集成電路聲音（I2S接口）的變化多種格式的格式。
此外，1組McASP發射器可被編程為輸出多種的S / PDIF，IEC60958，AES公司- 3上，CP - 430信道編碼數據同步，用一個包含用戶數據的領域和渠道的地位得到充分執行的RAM。
該組McASP還規定，如每個時鐘壞高檢測電路主時鐘頻率的驗證主時鐘在編程的頻率范圍是廣泛的錯誤檢查和恢復功能。
2個I2C端口上允許TMS320C6713B DSP的輕松控制外圍設備和通信主處理器。此外，標準的多通道緩沖串行端口（McBSP串口），可用于與串行外設接口（SPI）模式的外圍設備。
該器件有兩個TMS320C6713B從母牛或外部異步光盤bootmodes：。如需詳細信息，請參見本數據手冊bootmode部分。
TMS320C67x DSP系列的支持，在TI的eXpressDSP™行業基準一套開發工具，包括一個高度優化的C / C + +編譯器，與Code Composer Studio™集成開發環境（IDE），基于JTAG仿真和實時調試，在DSP / BIOS™內核。
特征：
最高性能的浮點數字信號處理器（DSP）：TMS320C6713B
8個32位指令/周期
32/64-Bit Data Word
300 - ，225 - ，200兆赫（國內生產總值和ZDP），以及225 - ，200 - ，167兆赫（小學項目）時鐘速率
3.3 -，4.4 -，5 - ，6 -指令周期時間
一千八百分之二千四百，一千三百五十〇分之一千八，一千二分之一千六百和千分之一千三百三十六的MIPS / MFLOPS
豐富的外設集，音頻優化
高度優化的C / C + +編譯器
擴展溫度裝置可用
先進的超長指令字（VLIW）TMS320C67x™DSP系列的核心
8個獨立的功能單元：
2 ALU的（定點）
4 ALU的（Floating-/Fixed-Point）
2乘法器（Floating-/Fixed-Point）
加載存儲體系結構與32 32位通用寄存器
指令代碼大小減少包裝
所有指示條件
指令集特征
本地指令為IEEE 754
單和雙精度
字節尋址（8 - ，16 - ，32位數據）
8位溢出保護
飽和;位字段提取，設置，明確;位計數;正常化
L1/L2內存架構
4K字節L1P高速緩存程序（直接映射）
4K字節L1D數據高速緩存（2路）
256K字節的二級存儲器總計：64K的字節二級統一高速緩存/映射的內存和192K的字節內存的其他二級映射
設備配置
啟動模式：小母牛，8 - ，16 - ，32位ROM啟動
排列順序：小端，大端
32位外部存儲器接口（EMIF）
無縫接口的SRAM，存儲器，閃存，SBSRAM，和SDRAM
512兆字節總數尋址外部存儲空間
增強型直接內存存取（EDMA）控制器（16個獨立頻道）
16位主機端口接口（HPI）
兩個McASPs
兩個獨立分區，每個時鐘（1 TX和1 RX）的
8個串行數據引腳每端口：個體分配給該區域的任何時鐘
每個時鐘區包括：
可編程時鐘發生器
可編程幀同步發生器
TDM的小河從2-32時隙
支持槽尺寸：
8，12，16，20，24，28，32位
數據格式化的位操作
多種多樣的I2S和類似位流格式
集成數字音頻接口發送器（DIT）支持：
S / PDIF輸出，的IEC60958 - 1，AES公司- 3上，CP - 430格式
多達16個發送引腳
增強的通道狀態/用戶數據
廣泛的錯誤檢測和恢復
兩個內部集成電路總線（I2C總線™）多主從接口
兩個多通道緩沖串行端口：
串行外設接口（SPI）
高速TDM接口
AC97接口
2個32位通用定時器
專用模塊，16個GPIO引腳（外部中斷能力）
靈活的鎖相回路（PLL）時鐘發生器模塊的基礎
IEEE標準1149.1（JTAG接口）邊界掃描兼容
208引腳PQFP使用PowerPad™（小學項目）
272 - BGA封裝（國內生產總值和ZDP）
0.13-μm/6-Level銅金屬工藝
CMOS工藝
在3.3 V的I / O，1.2 - V內部（國內生產總值/ ZDP /小學項目）
在3.3 V的I / O，1.4 - V內部（國內生產總值/ ZDP）[300兆赫]
TMS320C67x和使用PowerPad是德州儀器的商標。
I2C總線是飛利浦公司的商標
所有商標均為其各自所有者的財產。
IEEE標準1149.1-1990標準試驗訪問端口和邊界掃描結構。
這些值可與現有的1.26 - V的設計。
TMS320C6000的負責eXpressDSP包括Code Composer Studio，與DSP / BIOS是德州儀器的商標。
整個本文檔的其余部分，TMS320C6713B應被稱為C6713B或13B。

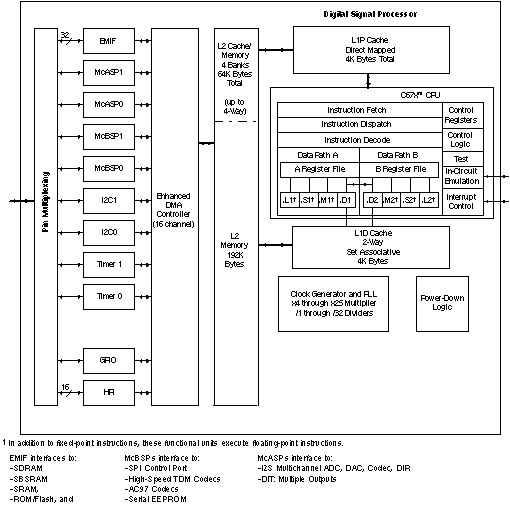

電路圖
