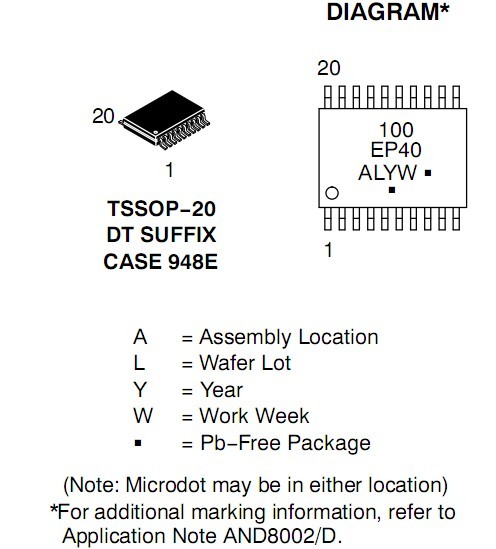

產品描述：
該MC100EP40是一個三態相位頻率檢測器準備階段鎖相環的應用需要在鎖的相位和頻差的最低數額。先進的設計大大降低探測器的死區。正確的操作上，R和V輸入輸入邊緣率應小于5納秒。該器件的設計工作在3.3 V / 5 V電源。
當參考（R）和反饋（FB）的投入是不平等的，在頻率和/或相向上（U）和向下（D的微分）產出將提供脈沖的時扣除，并提供一個集成的壓控振蕩器的控制誤差電壓流。
當參考（R）和反饋（財）投入80 PS或相差在第一階段，第一階段鎖定檢測腳則會顯示出由一個高的狀態鎖。在VTX全方位（錄像機，VTRbar，VTFB，VTFBbar）引腳提供一個50線阻抗圖2所示的環境，內部終端網絡。一個虛擬通道連接外部沉沒供應2 V是在VTX全方位引腳（擰要求）。如果你簡單地說，兩個差分錄像機和VTR（或VTFB和VTFBbar）一起，您提供了100端接電阻是與LVDS信號接收器終端兼容。欲了解更多有關的邏輯器件，終端信息，請參閱AND8020。
該VBB引腳，內部產生的電壓，可用于該設備只。對于單端輸入的條件下，未使用的差分輸入連接作為開關電壓VBB參考。 VBB也可能rebias AC耦合輸入。使用時，通過一個0.01纖維電容分離VBB和VCC和限制電流源或sinkingto0.5毫安。當不使用VBB應由開放。
欲了解更多的信息相鎖相環操作，請參考AND8040。
特別需要考慮的差分輸入下沒有訊號優化
特點：
最大頻率“2 GHz的典型
全差分
先進的高頻段的輸出400壓秋千
理論增益= 1.11
Trise 97 ps的典型，Ffall 70 ps的典型
在100系列具有溫度補償
PECL的模式經營范圍為：Vcc = 3.0 V的VEE的= 0至5.5 V V
NECL模工作電壓范圍為：Vcc = 0 V的VEE的= -3.0 V至-5.5 V
內部終端電阻50Ω
這些無鉛器件
功能框圖：
