MAX619ESA 代理分销稳压型、5V电荷泵DC-DC转换器

型號	溫度	封裝	備注
MAX619CPA MAX619CSA MAX619C/D MAX619EPA MAX619ESA MAX619MJA	0°C to +70°C 0°C to +70°C 0°C to +70°C -40°C to +85°C -40°C to +85°C -55°C to +125°C	8 Plastic DIP 8 SO Dice 8 Plastic DIP 8 SO 8 CERDIP	緊湊的、無電感、小外形、5V電池備份電源，封裝尺寸僅有0.1平方英寸

PDF和WORD文檔下載
MAX619
MAX619

概述

MAX619升壓電荷泵DC - DC轉換提供了一個5V的穩壓± 4％，至50mA的輸出溫度。輸入電壓范圍為2V至3.6V（2電池）。
完整的MAX619電路適合，因為它需要的輸入和輸出的只有4個外部電容：兩個0.22uF之間跨接電容器，和10μF電容將小于0.1英寸的電路板面積。
低工作電流（最大值為150μA）和低關斷電源電流（1μA的最大值）為小型，便攜式和電池供電的應用此設備的理想選擇。當關閉，負載斷開輸入。
MAX619采用8引腳DIP和SO封裝。

現備有評估板： MAX619EVKIT

關鍵特性

應用/使用

額定電壓5V ± 4％電荷泵
輸出電流保證在溫度
20毫安（輸入電壓≥2V的）

50mA的（VIN，這≥3V）的
2V至3.6V的輸入范圍
無需電感;非常低的EMI噪聲
超小型應用電路（0.1英寸²）
使用小型廉價電容器
500kHz的內部振蕩器
邏輯控制1μA的關斷電源電流最大值
關機斷開負載的輸入
8引腳DIP和SO封裝

	5V閃存編程器
	電池供電微處理器系統
	緊湊的5V運放電源
	本地3.3V至5V轉換器
	元件數最少的DC-DC轉換器
	便攜式儀表與手持終端
	從鋰離子備用電池產生穩定的5V電壓
	遠端數據采集系統
	低壓系統中MOSFET開關的驅動電壓
	2節電池至5V轉換

Key Specifications: Charge Pumps

Part Number

Topology

V_IN
(V)

I_CC
(mA)

Unadj. V_OUT
(V)

I_OUT
(A)

Oper. Freq.
(kHz)

Features

Package/Pins

Smallest Available Pckg.
(mm²)

Oper. Temp.
(°C)

Price

min

max

typ

max w/pins

See Notes

MAX619

Doubler

Regulated

3.6

0.17

0.05

500

Shutdown

CDIP(N)/8

PDIP(N)/8

SOIC(N)/8

-40 to +85

0 to +70

$1.60 @1k

查看所有Charge Pumps (48)

圖表

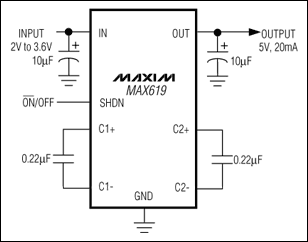

MAX619：典型工作電路
