MAX323, MAX324, MAX325 代理分销精密的、单电源、SPST模拟开关

型號	溫度	封裝	備注
MAX323MJA MAX323EJA MAX323ESA MAX323EPA MAX323C/D MAX323CUA MAX323CPA MAX323CSA	-55°C to +125°C -40°C to +85°C -40°C to +85°C -40°C to +85°C 0°C to +70°C 0°C to +70°C 0°C to +70°C 0°C to +70°C	8 CERDIP 8 CERDIP 8 SO 8 Plastic DIP Dice 8 µMAX 8 Plastic DIP 8 SO	精密的、單電源、SPST模擬開關

PDF和WORD文檔下載
MAX323, MAX324, MAX325
MAX323, MAX324, MAX325

概述

MAX323/MAX324/MAX325是精密，雙路SPST模擬開關。它們是單可工作在+2.7 V至+16五，供應設備在MAX323有兩個常開（NO）開關，而MAX324有兩個常閉（NC）開關。在MAX325有一個編號和一個數控開關。低功耗（功耗僅5μW）使這些器件適用于電池供電設備。這些開關提供了低漏電流（100pA max）和快速的開關速度（噸= 150ns的最大值，托福= 100ns的最大值）。
當從一個5V電源供電，MAX323系列具有2Ω最大通道間匹配，60Ω最大導通電阻，以及6Ω最大辛烷值平坦。
這些交換機還提供5pC最大的電荷注入，以及2000V靜電每方法3015.7最低。
為雙電源供電指定同等器件，看到MAX320/MAX321/MAX322數據表。為MAX320系列四版本，請參閱表MAX391/MAX392/MAX393數據。

關鍵特性

應用/使用

低導通電阻（Ron），60Ω最大（33Ω典型值）
辛烷值通道間匹配“2Ω
辛烷值平坦度“6Ω最大
保證電荷注入“5pC
單電源供電（+2.7 V至+16五）
低功耗，“功耗僅5μW
低漏電流過溫度，“2.5nA +85 ° C時
快速切換：噸“則為150ns，托福”100ns的
保證先斷后設為（MAX325只）
的TTL / CMOS邏輯兼容

	+3V、+5V DAC與ADC
	音頻與視頻開關
	電池供電應用
	通信系統
	引導與控制系統
	平面顯示器
	軍用無線裝置
	PBX、PABX
	采樣保持電路
	測試設備

圖表

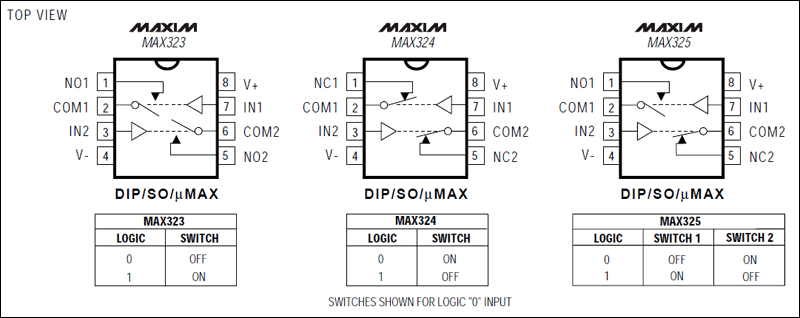

引腳配置/功能框圖/真值表
