Dramatically simplifies low power power supply designs by eliminating an optocoupler and secondary control circuitry.

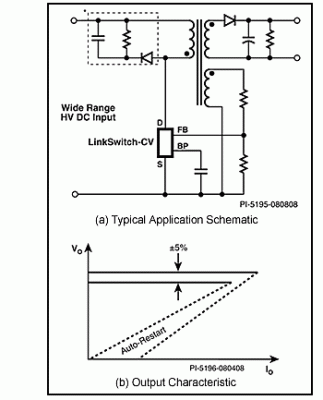

典型應用/性能 - 非簡化的電路(a)及輸出特性包絡(b)。
描述
LinkSwitch-CV通過省去光耦器和次級控制電路，可以大大簡化對恒壓有嚴格要求的恒壓電源設計。該器件采用了革新性的控制技術，能夠在輸入電壓和溫度的變化下提供極為嚴格的輸出電壓調節。
該器件在一個單片IC上集成了一個700 V的功率MOSFET、新穎的開/關控制狀態機、一個自偏置的高壓開關電流源、頻率抖動、逐周期電流限制及遲滯熱關斷電路。
產品特色
大大簡化恒壓轉換器的設計
- 省去光耦器和所有次級側恒壓控制電路
- 省去偏置繞組電源－IC自偏置
先進的性能特性
- 補償外圍元件的溫度漂移
- 專利的IC參數調整技術使得IC參數的公差非常嚴格
- 頻率調制技術極大降低了EMI濾波元件的成本
- 通過外部電阻的選擇/調節實現更嚴格的輸出容差
先進的保護/安全特性
- 自動重啟動保護功能在輸出短路及控制環路故障（元件開路和短路）狀況下可將輸出功率降低95%以上
- 遲滯熱關斷 – 自動恢復功能降低電源在現場的故障率
- 無論在PCB板上還是在封裝上，都保證高壓漏極與其它所有引腳之間滿足高壓爬電要求
應用
- DVD/機頂盒
- 適配器
- 待機及輔助電源
- 家用電器、白色家電和消費電子產品
- 工業控制
| Output Power (Watts):輸出功率表(W) | ||
|---|---|---|
| PRODUCT1 |
85-265 VAC |
|
| 適配器2 | 開放式3 | |
| LNK623PG/DG |
5.0 | 6.0 |
| LNK624PG/DG |
5.5 | 6.5 |
| LNK625PG/DG |
6.5 | 8.0 |
| LNK626PG/DG | 8.5 | 10.0 |
注釋：
- 封裝：D：SO-8C；P：DIP-8C。
- 最小的連續輸出功率是在典型的無風冷密閉適配器中、環境溫度為+50°C的條件下測量得到的。
- 最大的實際連續輸出功率是在敞開式設計及散熱充分、環境溫度為+50 °C 的條件下測量得到的。
| 數據手冊 | 應用指南 | 封裝信息 |
|---|---|---|
 |
 |
 |
| 參考設計 | |
|---|---|
| 參考設計套件(RDK)內包括一個工作電源、器件樣品、空白PCB板、數據手冊、完整的工程報告、PI Expert設計軟件及其它相關文檔。 | |
| RDK-201 | LinkSwitch-CV參考設計套件 |
| 參考設計 | |
|---|---|
| DI-201 | 6 W通用輸入適配器 |
| DI-198 | DVD播放器10 W通用輸入電源 |
| EcoSmart® - 節能技術 |
|---|
綠色封裝 |
