ICE1PCS01芯片內部具有一個欠壓鎖定模塊（UVLO）時刻監測引腳VCC處的工作電源，一旦該管腳處的電壓超過11.2V而且VSENSE管腳處的電壓大于0.8V，ICE1PCS01芯片開始工作，輸出驅動脈沖并且實現軟啟動功能，其工作情況如圖3所示。一旦VCC的電壓值低于10.5V，ICE1PCS01芯片便關斷。另外可以通過降低引腳6（VSENSE）上的電壓低于0.8V而使芯片處于關斷狀態和等待狀態，此時電流消耗僅為3mA。

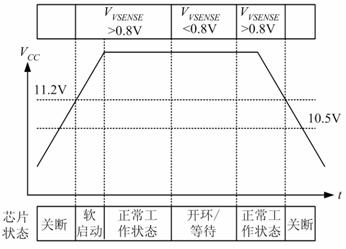

圖3 不同VCC值時的工作狀態
4.2 獨特的軟啟動功能
軟啟動過程中，5腳VCOMP上的電壓以及輸入電流的幅值線性上升，當輸出電壓達到額定的80 %（對應著6腳VSENSE電壓為4V）時，進入正常工作模式。啟動過程中輸入電流波形如圖4所示。與一般的軟啟動系統相比，該系統僅控制占空比，輸入電流保持正弦，不激活峰值電流限幅，因而保護升壓二極管不會受到因高占空比形成的大電流的沖擊。

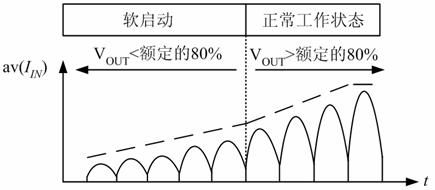

圖4 軟啟動過程中輸入電流的波形
4.3 系統保護功能
為了提高系統的可靠性，ICE1PCS01芯片提供了多種保護功能，如圖5所示。

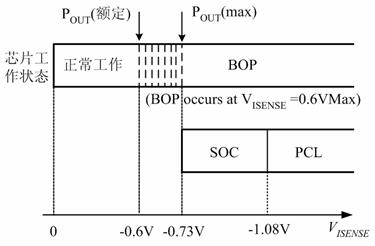

圖5 依據ISENSE電壓時的BOP、SOC和PCL保護功能
