概述
美國國家半導體在銷售的元件上進行標記，以便提供元件標識和制造的追溯性信息。提供在元件上標記信息的方法取決于元件封裝的大小和進行標記的可用區域，以及元件的性質和規格。
這里的信息描述了客戶將觀察到的大多數元件標記。特定封裝標記按每個元件的部件編號, 并表列于這網頁內的價格與供貨部份中。
下面的鏈接討論了常見的標記準則，以幫助了解與右側示例中相類似的設備標記。
|
 |
特別代碼
元件上的實際標記可能會與網上的定義有出入，以下的特別代碼被解譯成元件編號的真正代表字元。美國國家半導體使用一些指定的字母來識別產品，例如 “DD” Die Step Rev 會在元件標記中包含一個或兩個 “C” 或 “AA”，另一個例子 “BBBBB”則是一個5位數字的裸片檢閱號碼，它可被解碼成 “43ABE”的真正字元。
* - 假如空間容許 |

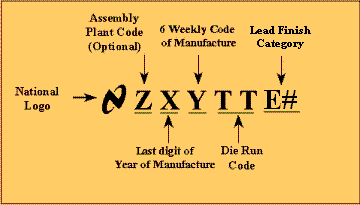

標準制造信息（第一行）
元件標記的第一行提供如下所示的制造信息。

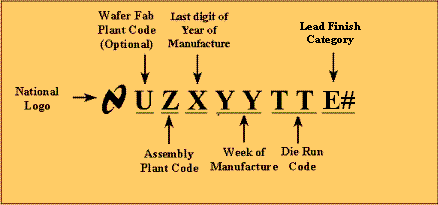

小組件制造信息（第一行）
在較小的封裝（例如 SOIC、8 引腳 MDIP 和 20 引腳 PLCC）中，編碼的信息可能稍有不同，以容納下圖中所示的較小可用區域。

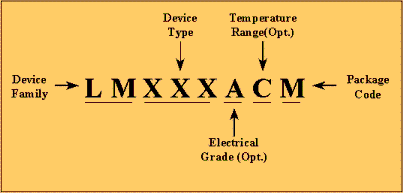

典型元件描述（第二行）
標記的第二行描述封裝中的特定電路。下面的圖顯示典型元件以及編程元件的信息。

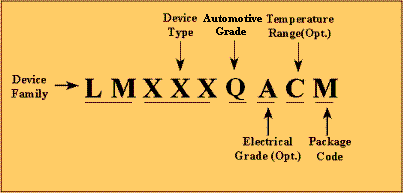

車用產品擁有獨特的識別碼(NSID)，在標準商用產品的NSID 標記中會加入“Q” 字母作識別，而在該行代碼中所包含的信息包括：
其他信息, 第三行和第四行
根據元件、封裝大小和客戶的不同，第三行和第四行可能顯示的信息包括：
- 元件標識的延續部分（如果該標識太長，第二行無法容納）
- 特定客戶請求和規格可能要求“加蓋”編號
- 與版權（c）或商標（TM, R）有關的注意事項
極小組件標記
某些極小型封裝（例如 SOT-23、SOT-223、SC70 和 SC90）太小，無法包含上述所有信息。元件標識有不同的分配，可以在 總產品匯集的鏈接中找到個別元件的供貨、型號、樣品和定價等標記信息。其它日期代碼信息(通常可以在標記的第一行找到)標識在包裝標簽上。/p>
軍用/航空標記
美國國家半導體的軍用/航空產品的頂端標記信息。軍用/航空標記指南(pdf 63KB).

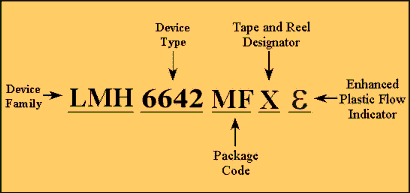

強化塑料
美國國家半導體的強化塑料(EP)產品是專針對比較高的系統要求而設，該些系統需要從現成的標準商用產品升級，但對于QML系統則無附加要求。強化塑料產品可為客戶提供更大的工作溫度范圍、品質數據、可靠數據及基準控制等，協助他們改進現成器件的內部品質監控。如欲獲取進一步的信息請 點擊這里。
其它標記
由于美國國家半導體生產多種產品，有時需要添加其它標記以表示一種不同的性能級別或標識特定功能。例如，出現在封裝代碼或裸片批次代碼之后的某些標記可能包含下列信息：
- 特殊可靠性工藝處理 (/A+)
- 處理MIL-STD-883C (/883)
- 指示可調整的輸出元件 (-ADJ)
- 指示輸出電壓級別 (-5.0)
- 指示工作頻率 (-33)
- 產品推出狀態代碼 (ES)
- 上面各項以外的其它信息
一般情況下， 總產品匯集中的標記信息, 是確認最終標記版本的最佳資源。
晶圓制造廠代碼
下表列出了美國國家半導體的晶圓制造廠的單字母代碼。本表中未列出的字母表示晶圓由美國國家半導體認可的外包生產商制造。
|
|
封裝廠代碼
下表列出了美國國家半導體的元件封裝廠的單字母代碼。本表中未列出的字母表示元件由美國國家半導體認可的外包生產商封裝。
|
|
制造日期代碼
單位日期代碼：
單位日期代碼標記為 4 位、3 位、2 位或個位數字形式。4 位日期代碼通常用于軍事/航空元件。3 位日期代碼用于標準的商用元件，這些元件的封裝標記表面足夠大，可以容納所有必要的標記信息。2 位和 1 位日期代碼用于標表面有限的小型封裝。
商用元件：
定制商用元件日期代碼以周為單位，此類日期代碼根據日歷周而每周變化。標準商用元件以及所有小型封裝日期代碼以6周為一單位，每 6 周更換一次。盡管日期代碼每 6 周進行更新, 從NSID，日期代碼和裸片批次代碼, 使用美國國家半導體的在線系統可以追溯產品的準確生產日期。
6 周日期代碼如下所示。
| 2007 | 2006 | 2005 | 2004 |
|---|---|---|---|
| XXYY XYY XY X | XXYY XYY XY X | XXYY XYY XY X | XXYY XYY XY X |
| 0706 706 71 S | 0606 606 61 J | 0506 506 51 A | 0406 406 41 S |
| 0712 712 72 T | 0612 612 62 K | 0512 512 52 B | 0412 412 42 T |
| 0718 718 73 U | 0618 618 63 L | 0518 518 53 C | 0418 418 43 U |
| 0724 724 74 V | 0624 624 64 M | 0524 524 54 D | 0424 424 44 V |
| 0730 730 75 W | 0630 630 65 N | 0530 530 55 E | 0430 430 45 W |
| 0736 736 76 X | 0636 636 66 6 | 0536 536 56 F | 0436 436 46 X |
| 0742 742 77 Y | 0642 642 67 P | 0542 542 57 G | 0442 442 47 Y |
| 0748 748 78 Z | 0648 648 68 8 | 0548 548 58 H | 0448 448 48 Z |
| 0752 752 79 = | 0652 652 69 R | 0552 552 59 9 | 0452 452 49 = |
| 2003 | 2002 | 2001 | 2000 |
| XXYY XYY XY X | XXYY XYY XY X | XXYY XYY XY X | XXYY XYY XY X |
| 0306 306 31 J | 0206 206 21 A | 0106 106 11 S | 0006 006 01 J |
| 0312 312 32 K | 0212 212 22 B | 0112 112 12 T | 0012 012 02 K |
| 0318 318 33 L | 0218 218 23 C | 0118 118 13 U | 0018 018 03 L |
| 0324 324 34 M | 0224 224 24 D | 0124 124 14 V | 0024 024 04 M |
| 0330 330 35 N | 0230 230 25 E | 0130 130 15 W | 0030 030 05 N |
| 0336 336 36 O | 0236 236 26 F | 0136 136 16 X | 0036 036 06 O |
| 0342 342 37 P | 0242 242 27 G | 0142 142 17 Y | 0042 042 07 P |
| 0348 348 38 Q | 0248 248 28 H | 0148 148 18 Z | 0048 048 08 Q |
| 0352 352 39 R | 0252 252 29 I | 0152 152 19 = | 0052 052 09 R |
| 1999 | 1998 | 1997 | 1996 |
| XXYY XYY XY X | XXYY XYY XY X | XXYY XYY XY X | XXYY XYY XY X |
| 9906 906 91 A | 9806 806 81 S | 9706 706 71 J | 9606 606 61 A |
| 9912 912 92 B | 9812 812 82 T | 9712 712 72 K | 9612 612 62 B |
| 9918 918 93 C | 9818 818 83 U | 9718 718 73 L | 9618 618 63 C |
| 9924 924 94 D | 9824 824 84 V | 9724 724 74 M | 9624 624 64 D |
| 9930 930 95 E | 9830 830 85 W | 9730 730 75 N | 9630 630 65 E |
| 9936 936 96 F | 9836 836 86 X | 9736 736 76 O | 9636 636 66 F |
| 9942 942 97 G | 9842 842 87 Y | 9742 742 77 P | 9642 642 67 G |
| 9948 948 98 H | 9848 848 88 Z | 9748 748 78 Q | 9648 648 68 H |
| 9952 952 99 I | 9852 852 89 = | 9752 752 79 R | 9652 652 69 I |
| 2008 | 2009 | 2010 | 2011 |
|---|---|---|---|
| XXYY XYY XY X | XXYY XYY XY X | XXYY XYY XY X | XXYY XYY XY X |
| 0806 806 81 A | 0906 906 91 J | 1006 006 01 S | 0106 106 11 A |
| 0812 812 82 B | 0912 912 92 K | 1012 012 02 T | 0112 112 12 B |
| 0818 818 83 C | 0918 918 93 L | 1018 018 03 U | 0118 118 13 C |
| 0824 824 84 D | 0924 924 94 M | 1024 024 04 V | 0124 124 14 D |
| 0830 830 85 E | 0930 930 95 N | 1030 030 05 W | 0130 130 15 E |
| 0836 836 86 F | 0936 936 96 6 | 1036 036 06 X | 0136 136 16 F |
| 0842 842 87 G | 0942 942 97 P | 1042 042 07 Y | 0142 142 17 G |
| 0848 848 88 H | 0948 948 98 8 | 1048 048 08 Z | 0148 148 18 H |
| 0952 852 89 9 | 0952 952 99 R | 1052 052 09 = | 0152 152 19 9 |
裸片批次代碼
裸片批次代碼是由兩個字母組成，由內部制造系統自動分配給每批裸片。當元件出現任何問題時，可以根據此代碼追溯到有關的工藝流程，來制訂補救和修正措施。這些措施最終可減少或完全消除對客戶的負面影響。
元件系列，產品線和元件類型
基本元件標識通常在元件標記的第二行中提供。如上所述，標識的常規格式是產品線加上特定元件的數字描述。下表列出了元件系列代碼的一個樣本。元件的完整列表（按元件系列前綴排列）可在 總產品匯集中找到。
|
|
電氣等級信息
個別產品有可能再細分, 這可視作產品的不同“等級”。這些“等級”的標志會出現在元件標識字符與封裝代碼之間。它們可能代表：
- 更高的精度
- 改進的裸片修訂
- 更寬或更窄的規格范圍
- 不同溫度下的精度
這些產品“等級”的性質定義刊載于數據表中，可通過總產品匯集中的鏈接進行查看。
溫度范圍代碼
元件工作的指定溫度范圍可能因元件的不同版本而所有不同。在這些情況下，一個溫度范圍代碼表示指定的范圍。盡管下表列出了最常見的一些范圍，但是客戶應盡可能通過總產品匯集中的產品鏈接數據表， 確認這些數據。
- 0°C 至 +70°C (代碼 C)
- -40°C 至 +85°C (代碼 I)
- -55°C 至 +125°C (無代碼)
封裝代碼
為了滿足客戶的需求，美國國家半導體為其產品提供了多個封裝選項。每個元件類型的各個封裝選項可在定價與供貨中查看。從該網頁中，可以通過鏈接獲得關于每個封裝類型的詳細信息（例如機械和溫度規格）。
其中在元件說明標記中找到的封裝代碼的少量樣件，于下表中列出：
|
|

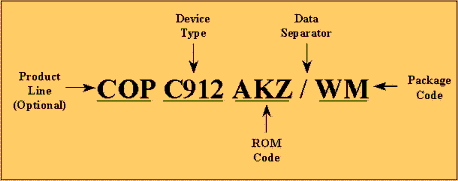

ROM 標記代碼
產品（例如單芯片微處理器）使用具有不同板載編程的同一基本元件實現多種功能。ROM 代碼標記根據內部編程標識某一特定元件。
