序言:
◆電壓檢測器
◆手動復位輸入
◆看門狗功能
◆內置延遲電路
◆檢測電壓范圍：1.6~5.0，±2%
◆復位功能是可選的
vdfl（低時檢測）
vdfh（高當檢測）
一般描述：
與內置延遲電路，該xc6101~xc6107，xc6111~xc6117系列集成電路不需要任何
外部組件輸出信號釋放延遲時間。此外，與手動復位功能，可復位在任何時間。
集成電路生產類型輸出；vdfl（低時檢測）和vdfh（高檢測）。
該xc6101~xc6107，xc6111~xc6117系列一組高精度，低消耗電流電壓探測器和
手動復位輸入功能和看門狗功能集成工藝技術。本系列包括一個參考電壓源，延時
電路，比較器，輸出驅動器。
與xc6101~xc6105，xc6111~xc6115系列集成電路引腳，可以打開，如果看門狗功能
不使用。當看門狗腳被打開，內部計數器清除看門狗超時發生之前。由于手動復位引腳
的內部上拉到葡萄酒引腳電壓水平的集成電路，可以使用手冊復位引腳懸空如果腳未使用。
檢測電壓內固定在~5.0項增量mV，利用激光微調技術。六看門狗超時時間設置可在從
6.25msec到1.6sec。
七釋放延遲時間可在一個范圍從13.13msec到1.6sec。
■應用：
●微處理器復位電路
●電池備份電路
●系統上電復位電路
●斷電檢測
■特征：
檢測電壓范圍 : 1.6V ~ 5.0V, +2%
(100mV increments)
磁滯范圍: VDF x 5%, TYP.
(XC6101~XC6107)
VDF x 0.1%, TYP.
(XC6111~XC6117)
工作電壓范圍: 1.0V ~ 6.0V
溫度檢測電壓
特點：: +100ppm/OC (TYP.)
輸出配置：N溝排水，互補金屬氧化物半導體
看門狗：看門狗輸入如果看門狗輸入維護'高'或'我'的看門狗超時周期，復位信號輸出的復位輸出引腳
手動復位引腳：當驅動'魔''升'水平信號，流變引腳電壓主張強制復位的輸出引腳。
釋放延遲時間：1.6sec，400msec，200msec，100msec，50msec，25msec，3.13msec（典型值。）可可選擇的。
看門狗超時時間：1.6sec，400msec，200msec，100msec，50msec，6.25msec（典型值。）可可選擇的。

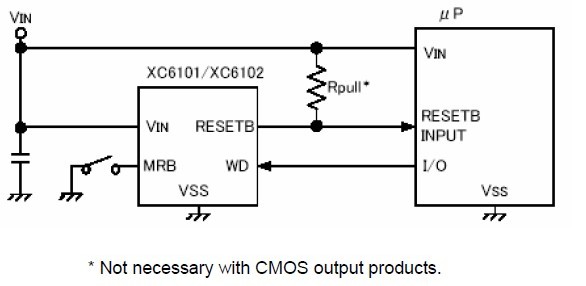

■典型應用電路：
典型性能
特點：

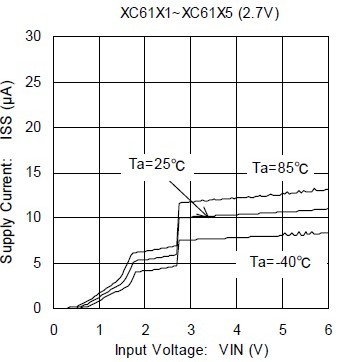

●供應電流與輸入電壓
