| 型號 | 品牌 | 批號 | 數量 | 封裝 | 備注 |
| LM317BTG | ON | 22+ | 5000000 | TO-220 | Original 全新原裝 |

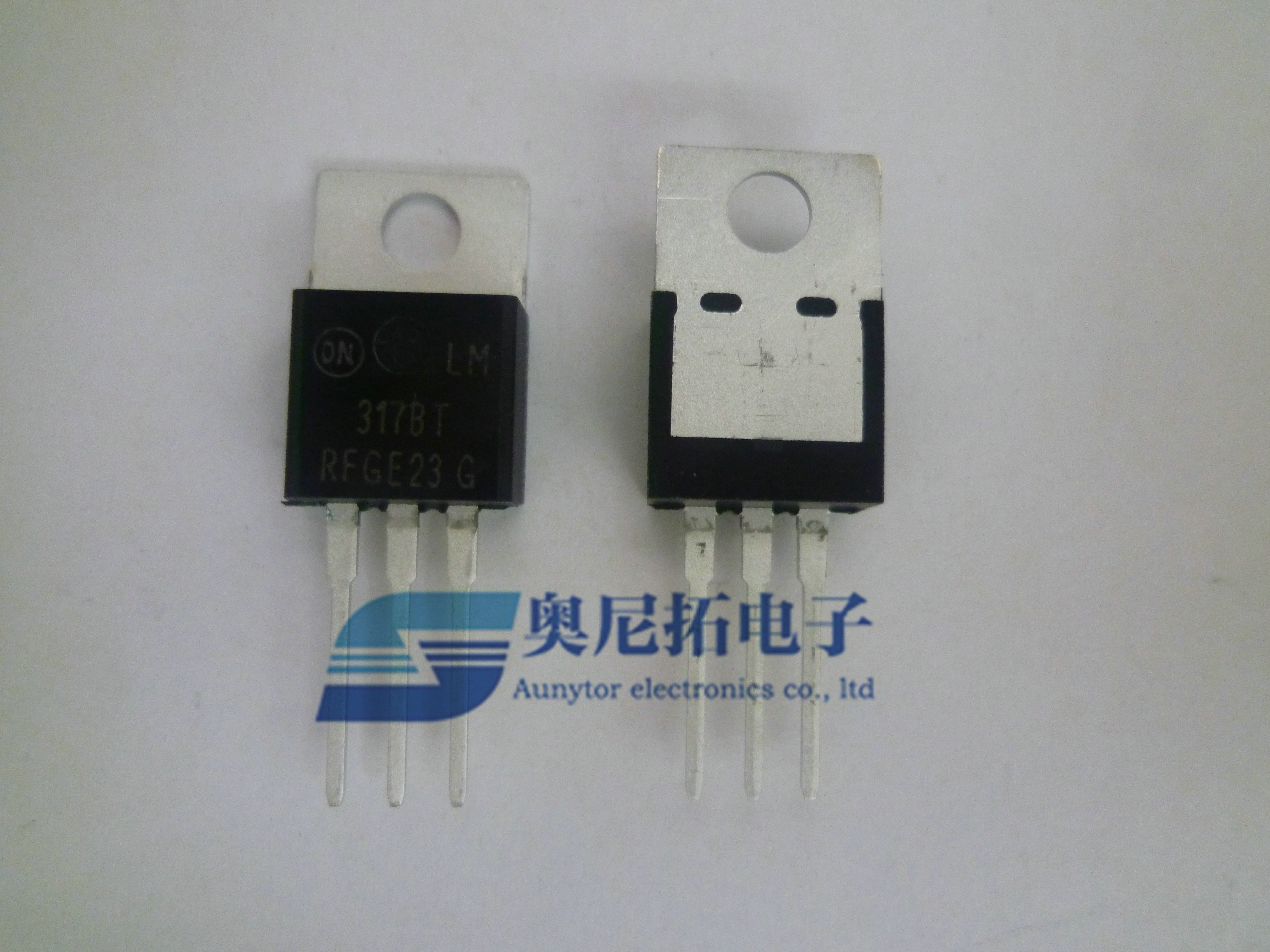

LM317BTG
pdf規格書
LM317BTG是一個可調3−終端正電壓調節器能夠提供超過1.5一分之一輸出電壓1.2 V至37訴這個電壓調節器是非常容易使用,只需要兩個外部電阻來設置輸出電壓。此外,它采用內部限流、熱補償關閉和安全區域。
LM317BTG服務包括當地各種各樣的應用程序,在卡的監管。這個設備還可以用于可編程調節器輸出,或通過連接一個固定電阻之間的調整和輸出,可以用作LM317精密電流調節器。
LM317BTG產品特性：
•輸出電流超過1.5
•輸出可調1.2 V至37 V
•內部熱過載保護
•內部短路限流常數與溫度
•輸出晶體管安全−面積補償
•浮動為高電壓應用程序操作
•在表面D 2 PAK−3、山和標準3−鉛晶體管包
•消除貯備很多固定的電壓
•Pb−免費包是可用的
LM317BTG基本的電路操作：

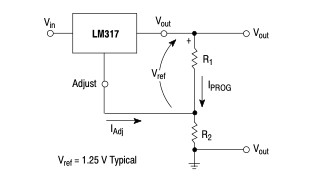

LM317BTG是3−終端浮動調節器。在操作中,LM317BTG開發和維護一個名義1.25 V參考(V ref)之間的輸出和調整終端。該參考電壓轉換為編程電流(我掠奪)R 1(參見圖17),這個恒流流經R 2到地面。
從調整當前終端(我的)代表一個誤差項的方程,LM317BTG旨在控制我的不到100 ?并保持常數。要做到這一點,所有靜態操作電流返回到輸出終端。這將要求最小負載電流。如果負載電流低于這個最低,輸出電壓將上升。
由于LM317BTG是一個浮動的監管機構,只有對面的電壓微分電路的性能很重要,和在高電壓對地面是可能的。

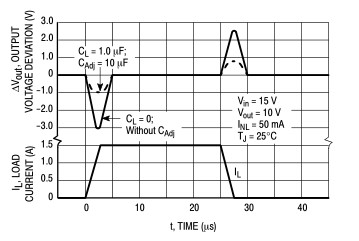

LM317BTG負載調節：
LM317BTG能夠提供極好的負載調節,但一些預防措施需要獲得最大的性能。最佳性能,編程電阻器(R 1)應該盡可能接近監管機構連接到最小化線下降,有效地出現在系列的參考,從而降低監管。附近地面R 2月底可以返回地面負載提供地面遙測和提高負載調節。
LM317BTG/0.1外部電容器：
F盤還是1.0 ?F輸入旁路電容器鉭(C)建議輸入線路阻抗降低靈敏度。
調整終端可能繞過地面改善紋波抑制。這個電容(C n)防止波紋被放大的輸出電壓增加。10嗎?F電容器應該改善紋波抑制大約15分貝在120赫茲10 V應用程序。
雖然LM317BTG穩定沒有輸出電容,像任何反饋電路,某些外部電容的值會導致過度的響了。
一個輸出電容(C O)的形式1.0 ?F鉭或25 ?F鋁電解電容器在沼澤這種效果和確保穩定的輸出。
LM317BTG保護二極管：
當外部電容器是使用任何必要的集成電路調節器有時候添加保護二極管防止電容器放電通過低電流點到監管機構。
顯示了LM317BTG建議保護二極管的輸出電壓超過25 V或高電容值(C O > 25 ?F、C n > 10 ? F)。二極管D 1阻止C O放電通過集成電路在輸入短路。二極管D C 2防止電容器的放電通過集成電路在輸出短路。二極管的組合1 D和2 D阻止C n放電通過集成電路在輸入短路。
