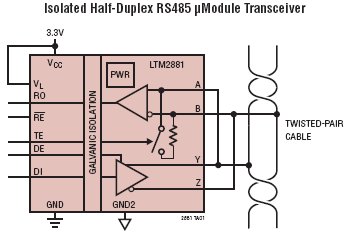

Typical Application
特點
描述
LTM®2881 是一款完整的電流隔離型全雙工 RS485/RS422 μModule® 收發器。它無需使用外部元件。單個電源通過一個集成、隔離、低噪聲、高效 5V 輸出 DC/DC 轉換器為接口的兩側供電。

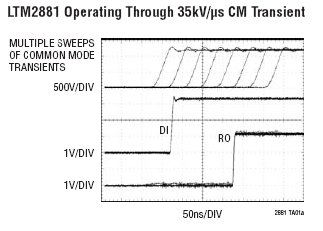

耦合電感器和一個隔離電源變壓器在線路收發器和邏輯接口之間提供了 2500VRMS 的隔離。該器件非常適合于那些接地環路斷開的系統，允許很大的共模電壓變化。在共模瞬變 >30kV/μs 的情況下，可以保證不間斷的通信。
在轉換速率受限的模式中，最大數據速率為 20Mbps 或 250kbps。發送數據 DI 和接收數據 RO 利用事件驅動型低抖動處理來實現。接收器具有一個 1/8 單位負載，每根總線能夠支持多達 256 個節點。一個邏輯電源引腳提供了與 1.62V 至 5.5V 的不同邏輯電平的簡易連接，這與主電源無關。
增強的 ESD 防護能力使得該器件能夠承受高達 ±15kV HBM (人體模型) (在至隔離電源的收發器接口引腳上) 和 ±10kV (通過至邏輯電源的隔離勢壘)，而不會發生閉鎖或受損現象。

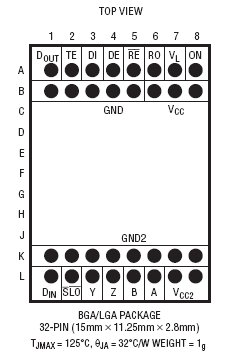

封裝
15mm x 11mm x 2.8mm BGA or LGA
應用
