關鍵特性
- 具有放大、校準和溫度補償功能
- 適應于輸出靈敏度從4mV/V至60mV/V的傳感器
- 單引腳數字編程
- 無需外部調整元件
- 16位的偏移量和跨度校準精度
- 全模擬信號通道
- 內嵌查找表，支持多點校準的溫度修正
- 支持電流橋和電壓橋激勵
- 150µs快速階躍響應
- 內置獨立的運算放大器
- Secure-Lock™防止破壞數據
- 2mA低電流損耗
應用/使用
數據采集
概述
MAX1452是一款高度集成的模擬傳感器信號處理器，優化于工業和過程控制中采用阻性元件的傳感器。MAX1452具有放大、校準和溫度補償功能，可以逼進傳感器所固有的可重復指標。全模擬信號通道在不會在輸出信號引入量化噪聲，利用集成的16位數模轉換器(DAC)實現數字化校正。用16位DAC對信號的偏移量和跨度校準，賦予了傳感器產品真正的可互換性。

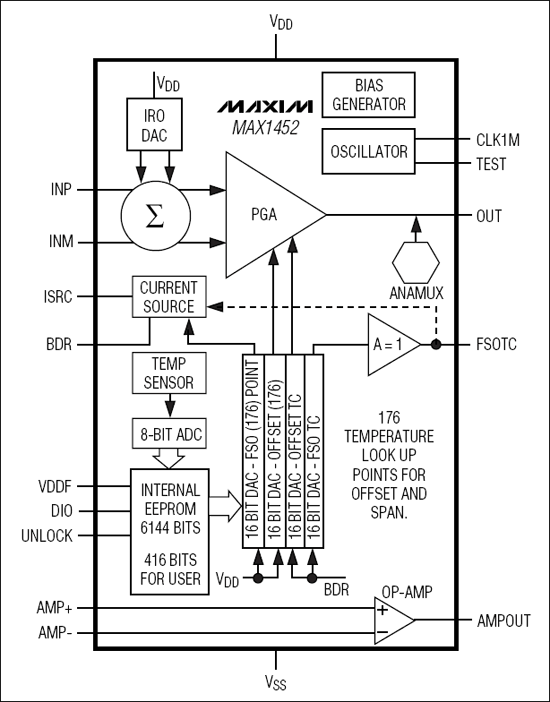

MAX1452結構包含可編程傳感器激勵、16級可編程增益放大器(PGA)、768字節(6144位)內部EEPROM、四個16位DAC、一個獨立的運算放大器以及內部溫度傳感器。除偏移量和跨度補償外，MAX1452還利用偏移溫度系數(TC)和跨度溫度系數(FSOTC)提供獨特的溫度補償，在提供靈活性的同時降低了測試成本。
MAX1452為16引腳SSOP/TSSOP封裝和24引腳TQFN封裝，工作在商業級、工業級和汽車級溫度范圍。
圖表
PDF和WORD下載
MAX1452AAE
MAX1452AAE
