關鍵特性
- 5引腳SC70封裝 (LMX321)
- 8引腳SOT23封裝 (LMX358)
- 14引腳TSSOP封裝 (LMX324)
應用/使用
| 有源濾波器 |
|
| 汽車傳感器 |
|
|
|
基站/無線基礎架構 |
|
|
蜂窩電話 |
|
|
計算機：臺式機、工作站和服務器 |
|
|
計算機：主板 |
|
|
計算機：筆記本電腦 |
|
|
無繩電話 |
|
|
GPS方案 |
|
|
筆記本電腦 |
|
|
低功耗、低電壓應用 |
|
|
MP3塢站：中級 |
|
|
便攜式電池供電設備 |
|
|
可編程邏輯控制器(PLC) |
|
|
機頂盒 |
概述
LMX321/LMX358/LMX324是低價格、低電壓、單/雙/四通用運放，它們是引腳兼容于LMV321/LMV358/LMV324系列的升級產品。這組器件可提供滿擺幅輸出，共模輸入范圍可低于地。每路運放的靜態電流僅105µA，工作于+2.3V至+7V單電源，驅動2kΩ阻性負載時輸出可擺動至距離任何一端電源40mV以內。LMX321/LMX358/LMX324可穩定工作于單位增益，增益帶寬積1.3MHz，可驅400pF的容性負載。這組運放因其低電壓、低價格以及小尺寸封裝而成為便攜式/電池供電系統的理想選擇。
LMX321單運放有超小型5引腳SC70封裝和5引腳SOT23封裝。LMX358雙運放有8引腳SOT23封裝或µMAX®封裝。LMX324四運放提供14引腳的TSSOP和SO封裝。
圖表

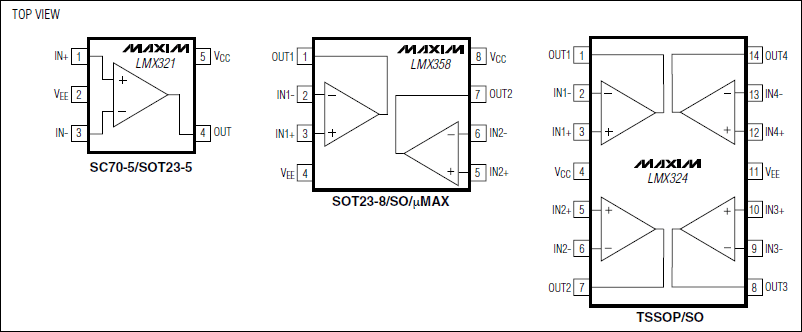

引腳配置
PDF和WORD下載
LMX321, LMX324, LMX358
LMX321, LMX324, LMX358
