Typical Application
描述
LT®5579 混頻器是一款高性能上變頻混頻器，專為 1.5GHz 至 3.8GHz 范圍內的頻率而優化。單端 LO 輸入和 RF 輸出端口簡化了電路板布局，并降低了系統成本。該混頻器僅需 -1dBm 的 LO 功率，而且，平衡設計產生了至 RF 輸出的低 LO 信號泄漏。在 2.6GHz 工作頻率條件下，LT5579 提供了 1.3dB 的高轉換增益、+26dBm 的高 OIP3 和一個 -157.5dBm/Hz 的低噪聲層 (在 -5dBm RF 輸出信號電平條件下)。
LT5579 提供了無源混頻器的一種高性能替代方案。與具有高轉換損耗并需要高 LO 驅動電平的無源混頻器不同，LT5579 可在低得多的 LO 輸入電平條件下提供轉換增益，而且對 LO 功率電平變化不太敏感。較低的 LO 驅動電平要求，再加上卓越的 LO 泄漏性能，將降低輸出信號的 LO 信號污染。
LT5579 提供了無源混頻器的一種高性能替代方案。與具有高轉換損耗并需要高 LO 驅動電平的無源混頻器不同，LT5579 可在低得多的 LO 輸入電平條件下提供轉換增益，而且對 LO 功率電平變化不太敏感。較低的 LO 驅動電平要求，再加上卓越的 LO 泄漏性能，將降低輸出信號的 LO 信號污染。

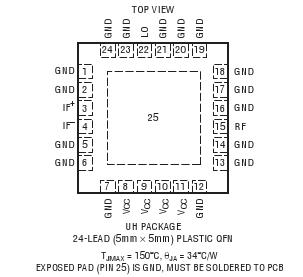

封裝
QFN-24
特點
- 高輸出 IP3：+27.3dBm (在 2.14GHz)
- 低噪聲層：-158dBm/Hz (POUT = -5dBm)
- 高轉換增益：2.6dB (在 2.14GHz)
- 寬頻率范圍：1.5GHz 至 3.8GHz
- 低 LO 泄漏
- 單端 RF 和 LO
- 低 LO 驅動電平：-1dBm
- 單 3.3V 電源
- 5mm x 5mm QFN24 封裝
應用
- GSM/EDGE、W-CDMA、UMTS、LTE 和 TD-SCDMA 基站
- 2.6GHz 和 3.5GHz WiMAX 基站
- 2.4GHz ISM 頻段發送器
- 高性能發送器
