采用增強的EcoSmart®技術的集成離線式開關，具有先進的特性和擴展的功率范圍

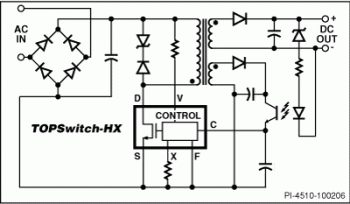

典型反激式應用
說明：
TOPSwitch-HX在一個單片器件上集成了一個700 V的功率MOSFET、高壓開關電流源、PWM控制器、振蕩器、熱關斷電路、故障保護及其他控制電路。
更低的系統成本，更高的設計靈活性
- 多模式工作方式可實現在各種負載下的效率最大化
- 基于PI在高功率和高可靠性封裝方面的經驗開發的全新eSIP-7C和eSIP-7F封裝
- P、G或M封裝無需使用散熱片最大輸出功率可達35 W，230 VAC時最大輸出功率達48 W
- 輸出過壓保護(OVP)可由用戶對鎖存/非鎖存關斷功能進行編程，并可快速進行AC重置
- 線電壓欠壓(UV)檢測可以防止關機時的輸出脈沖干擾
- 線電壓過壓(OV)關斷電路提高了對輸入浪涌的耐受力
- 精確可編程的電流限流
- 優化的線電壓前饋，用于抑制線電壓紋波
- 132 kHz的工作頻率（254Y-258Y及所有的E封裝）降低了變壓器及電源的尺寸（在視頻應用中可選擇半頻工作）
- 嚴格的I2f參數容差降低了系統成本
- 頻率抖動降低了EMI濾波成本
- 散熱片連接到源極，可降低電磁干擾
- 改進自動重啟動功能，在短路及開環故障情況下輸出功率小于最大功率的3%
- 精確的遲滯熱關斷功能可自動恢復，無需重置
- 完全集成的軟啟動最大程度降低了啟動時的壓力
- 增加了漏極引腳與其他所有引腳之間的爬電距離，提高了現場應用可靠性
EcoSmart® – 節能
- 在整個負載范圍內實現高效率
- 空載功耗
- 230 VAC時小于200 mW
- 1 W輸入時的待機功耗
- 110 VAC輸入時>600 mW
- 265 VAC輸入時>500 mW
eSIP (E)封裝（eSIP封裝信息）
- 較低的結-外殼熱阻（每瓦2°C）
- 較低高度適合空間狹小的適配器應用
- 簡單的夾片式散熱片降低了制造成本
- 在使用夾片式散熱片的情況下，通過IEC 60068的沖擊及振動測試
- eSIP夾片和綁帶制造商信息
- 支持輸出功率最高118 W的適配器應用（230 VAC時為177 W）
- 外部流限調整及遠程開/關控制
- 電壓監測引腳（OV、UV、線電壓前饋、OVP、重置）
- 可選開關頻率(132/66 kHz)
應用：
- LCD顯示器
- 個人電腦
- 小型服務器
- 筆記本電腦適配器
- 機頂盒
- 數字電視
- 打印機
- DVD播放器和刻錄機
- UPS
- 視頻游戲
- 寬帶調制解調器
- 手機適配器
- 音頻放大器
| 輸出功率表（瓦） | ||||||
|---|---|---|---|---|---|---|
| 產品5 | 230 VAC ±15% | 85-265 VAC | ||||
| 適配器1 | 敞開式2 | 峰值3 | 適配器 | 敞開式 | 峰值 | |
| TOP252PN TOP252GN TOP252MN |
9 | 15 | 21 | 6 | 10 | 13 |
| TOP253PN TOP253GN TOP253MN |
15 | 25 | 38 38 43 |
9 | 15 | 25 25 29 |
| TOP254PN TOP254GN TOP254MN |
16 | 28 | 47 47 62 |
11 | 20 | 30 30 40 |
| TOP255PN TOP255GN TOP255MN |
19 | 30 | 54 54 81 |
13 | 22 | 35 35 52 |
| TOP256PN TOP256GN TOP256MN |
21 | 34 | 63 63 98 |
15 | 26 | 40 40 64 |
| TOP257PN TOP257GN TOP257MN |
25 | 41 | 70 70 119 |
19 | 30 | 45 45 78 |
| TOP258PN TOP258GN TOP258MN |
29 | 48 | 77 77 140 |
22 | 35 | 50 50 92 |
| 產品 | 230 VAC ±15% | 85-265 VAC | ||||
| 適配器1 | 敞開式2 | 適配器 | 敞開式 | |||
| TOP252EN | 10 | 21 | 6 | 13 | ||
| TOP253EN | 21 | 43 | 13 | 29 | ||
|
TOP254EN |
30 | 62 | 20 | 43 | ||
| TOP255EN TOP255YN |
40 | 81 | 26 | 57 | ||
| TOP256EN TOP256YN |
60 | 119 | 40 | 86 | ||
| TOP257EN TOP257YN |
85 | 157 | 55 | 119 | ||
| TOP258EN TOP258YN |
105 | 195 | 70 | 148 | ||
| TOP259EN TOP259YN |
128 | 238 | 80 | 171 | ||
| TOP260EN TOP260YN |
147 | 275 | 93 | 200 | ||
|
TOP260LN
|
147 |
190 | 93 | 140 | ||
|
TOP261EN
TOP261YN
|
177 | 333 | 118 | 254 | ||
|
TOP261LN
|
177 | 244 | 118 |
177 | ||
|
TOP262LN
|
177 |
244 | 118 |
177 | ||
注釋：
- 最小連續輸出功率是在典型的無風冷密閉適配器中、環境溫度為+50°C的條件下測量得到的。使用外部散熱片將提高功率輸出能力。
- 最小連續輸出功率是在敞開式設計中，環境溫度為+50°C的條件下測量得到的。
- 峰值功率是在任何設計中，環境溫度為+50°C的條件下測量得到的。
- 230 VAC或110/115 VAC（帶倍壓器）。
- 封裝：E：eSIP-7C；G：SMD-8C；L：eSIP-7B；
M：SDIP-10C；P：DIP-8C；Y：TO-220-7C。
| 產品資料 | |
|---|---|
| Application Notes |  AN-43 |
| Package Information |  |
| Data Sheet |  |
| 參考設計* | |
|---|---|
| RDK-142 | 35 W通用輸入、兩路輸出（12 V/2 A和5V/2.2A）LCD顯示器電源，在電壓為230 VAC時，其滿載效率>82%，空載功耗<300 mW |
*DAK/RDK（設計加速套件/參考設計套件）包括一個可以工作的電源、器件樣品、PCB裸板、數據手冊、完整的工程報告、PI Expert設計軟件和其他相關文檔。
請訪問設計范例頁面，了解更多使用這一產品系列的電路。
