MAX104CHC 品牌：MAXIM
MAX104CHC 封裝：BGA
MAX104CHC 備注：專業供應業內最佳性能的8位ADC，1Gsps時具有46.2dB SINAD
描述：
MAX104 PECL的兼容，1Gsps的，8位模擬數字轉換器（ADC），實現了準確的數字化與到2.2GHz帶寬的模擬信號。關于Maxim專有的先進的GST - 2雙極工藝制造，集成了MAX104高性能采樣/保持在一個單芯片（噸/小時）放大器和量化。
內部Ť創新設計/ H，它具有極寬的2.2GHz的滿功率輸入帶寬，高業績（大于7.5有效位）在奈奎斯特頻率。全差分比較器的設計和解碼電路，減少外的序列碼錯誤（溫度計氣泡或火花碼），并提供優良的每1016個時鐘周期錯誤穩態性能。與其它ADC，可以有充分的錯誤虛假或零刻度輸出，MAX104限制誤差幅度為1 LSB的結果。
模擬輸入是專為差分或單端1 ± 250mV的輸入電壓范圍的使用。雙通道，差分，PECL的兼容輸出數據通道，確保方便地對接，其中包括1 20:16:00分路器的性能，可輸出數據速率的一半采樣時鐘速率。的PECL輸出運作可從任何與+3 V供電至+5 V與+3.3 V或+5 V參考系統的兼容性。控制輸入提供了額外的MAX104器件交錯，以增加有效的系統采樣率。
MAX104打包在一個25毫米x 25毫米，192接觸增強超級球柵陣列（ESBGA™），并規定工作在商用（0 ° C至+70 ° C）溫度范圍。
現備有評估板：MAX104EVKIT，MAX106EVKIT，MAX108EVKIT
特征：
1Gsps的轉換率
2.2GHz的全功率模擬輸入帶寬
“7.5在芬蘭= 500MHz的（奈奎斯特頻率的有效位）
± 0.25 LSB的INL和DNL
50Ω差分模擬輸入
± 250mV的輸入信號范圍
片上，+2.5 V精密帶隙電壓基準
鎖存，差分PECL的數字輸出
低錯誤率：10月16日在1Gsps的國家穩
可選的8時16分接器
內部解復用復位輸入輸出的復位
192接觸ESBGA包
應用：
| 自動測試設備(ATE) |
|
|
|
數字示波器 |
|
|
數字射頻/中頻信號處理 |
|
|
直接射頻下變頻器 |
|
|
高能物理 |
|
|
高速數據采集器 |
|
|
雷達/聲納/ECM系統 |

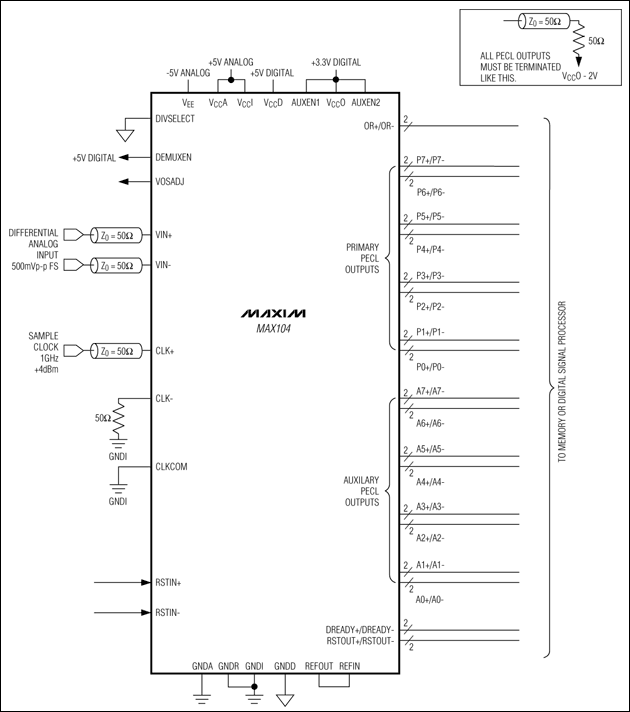

電路圖：
典型工作電路
PDF和WORD文檔下載：
