MAX3221E, MAX3223E, MAX3243E MAXIM全系列产品

±15kV ESD保護、1µA、3.0V至5.5V、250kbps RS-232收發器，帶有AutoShutdown

相關型號：

MAX3221ECUE
MAX3221EEAE
MAX3223EEPP
MAX3223EEAP
MAX3221EETE
MAX3223ECAP
MAX3223ECUP
MAX3223EEUP
MAX3221ECAE
MAX3221ECTE
MAX3221EEUE
MAX3223ECPP
MAX3223ECTP
MAX3223EETP

MAX3243ECWI
MAX3243ECAI
MAX3243EEWI
MAX3243EEAI
MAX3243ECUI
MAX3243EEUI
MAX3243ECTJ
MAX3243EETJ

概述

完整的數據資料 (PDF, 316kB)
英文下載

MAX3221E/MAX3223E/MAX3243E是3V的供電EIA/TIA-232和V.28/V.24通信接口，具有自動關機/喚醒功能，高數據速率的能力，增強靜電放電（ESD）保護。所有發送器輸出和接收器輸入保護，± 15kV的使用東區1000-4-2氣隙放電，至± 8kV的使用東區1000-4-2接觸放電和± 15kV的使用人體模型。
MAX3221E/MAX3223E/MAX3243E達到1μA的供給與Maxim的革命性AutoShutdown™功能電流。他們不以保存現有的BIOS進行更改或經營的權力進入低功耗關斷模式時，RS - 232電纜斷開，或者當連接的外圍設備的發射機關閉系統。
收發器有一種專用的低壓差發送輸出級，提供了雙電荷泵真正的RS - 232 1 +3.0 V特性至+5.5 V電源。電荷泵需要從+3.3 V供電，只有4個小型0.1μF的電容操作。每款器件保證在250kbps的數據速率運行，同時保持RS - 232輸出水平。
MAX3221E只包含一個驅動器和一個接收器，它是體積最小的單電源的RS - 232收發器。在MAX3223E有兩個驅動器和兩個接收器。該MAX3243E是一個完整的3-driver/5-receiver的筆記本電腦或筆記本電腦中串行端口的理想選擇。它也包括兩個同相接收器輸出，始終活躍，使外部設備不被提出偏置保護電路可斷電二極管監測。
MAX3221E，MAX3223E和MAX3243E可節省空間的TQFN封裝，采用SSOP -，和TSSOP封裝。

現備有評估板： MAX3223EEVKIT

關鍵特性

應用/使用

對于空間受限的應用：
MAX3228E/MAX3229E：± 15kV ESD保護，+2.5 V至+5.5 V RS - 232接口的UCSP封裝™收發器
MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E：± 15kV ESD保護下到10nA關，+3.0 V至+5.5 V，高達1Mbps，真RS - 232收發（MAX3246E可在UCSP封裝）
數據電纜應用：
MAX3380E/MAX3381E：+2.35 V至+5.5 V，1μA的，2Tx/2Rx的RS - 232接口，具有± 15kV ESD保護I / O和邏輯引腳收發器

	電池供電設備
	蜂窩電話
	手持式裝置
	筆記本電腦、亞筆記本電腦與掌上電腦
	外設
	打印機

Key Specifications: RS-232 Line Driver/Receivers

Part Number

V_SUPPLY
(V)

Data Rate
(kbps)

I_CC
(mA)

Internal Charge Pump

Ext. Caps

Cap. Value
(µF)

ESD Protect.
(±kV)

Rx Active in Shutdn

Features

Package/Pins

Smallest Available Pckg.
(mm²)

Oper. Temp.
(°C)

Price

min

typ

nom

max w/pins

See Notes

MAX3221E

3.3

250

0.3

Yes

0.1

Auto-Shutdown

Micropower

Three State Rx O/P

True RS-232

SSOP/16

TQFN/16

TSSOP/16

-40 to +85

0 to +70

$1.17 @1k

MAX3223E

PDIP(N)/20

SSOP/20

TQFN/20

TSSOP/20

$1.41 @1k

MAX3243E

SOIC(W)/28

SSOP/28

TQFN/32

TSSOP/28

$3.82 @1k

See All RS-232 Line Driver/Receivers (152)

為RS-232 I/O引腳提供ESD保護，尺寸最小的單電源RS-232收發器(MAX3221E)。
為RS-232 I/O引腳提供ESD保護(MAX3223E)。
為RS-232 I/O引腳提供ESD保護，確保鼠標靈活操作(MAX3243E)。

^†受美國專利#4,636,930、4,679,134、4,777,577、4,797,899、4,809,152、4,897,774、4,999,761、5,649,210及其它正在申請的專利保護。

圖表

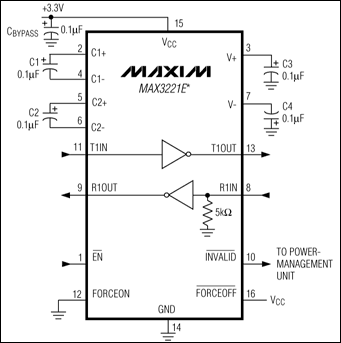

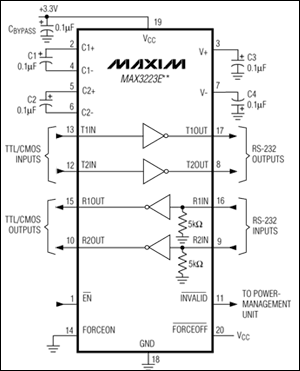

典型工作電路
