MAX4372F, MAX4372H, MAX4372T 原装正品

低成本、UCSP/SOT23封裝、微功耗、高邊電流檢測放大器，帶有電壓輸出

相關型號

MAX4372TEUK-T
MAX4372TESA
MAX4372TEBT-T

概述

完整的數據資料 (PDF, 644kB)
英文下載

MAX4372低成本，高精度，高邊電流檢測放大器采用微型，節省空間的SOT23 - 5封裝引腳封裝。三個增益版本提供了性（t = 20V的音頻/視頻，女= 50V / V和高= 100V的音頻/視頻），該器件工作于2.7V至28V電源供電，僅為30uA。它采用電壓輸出，減少了對增益需要設置電阻，是當今的筆記本電腦，手機的理想，和其他系統中的電池/直流電流監測是至關重要的。
高邊電流監測尤其適用于電池供電的系統，因為它不干擾電池充電器地面道路。輸入共模范圍為0至28V獨立于電源電壓，并確保電流檢測反饋仍然是可行的，即使連接到2細胞在深度放電的電池組。
用戶可以設置全面通過選擇設備（翻譯，女，或H與所需電壓增益），并選擇適當的外部檢測電阻電流讀數。這種能力提供了集成和高度的靈活性，在一個簡單，緊湊，電流檢測的解決方案。對于更高帶寬的應用，參考MAX4173T/F/H數據資料。

現備有評估板： MAX9928EVKIT

關鍵特性

應用/使用

低成本，小型電流檢測解決方案
30μA的電源電流
2.7V至28V的工作電源
0.18％滿量程精度
0.3mV輸入失調電壓
低輸出阻抗1.5Ω
3種增益版本
20V的音頻/視頻（MAX4372T）
50V / V（下MAX4372F的）
100V的音頻/視頻（MAX4372H）
寬0至28V的共模范圍，獨立的電源電壓
采用節省空間的5引腳SOT23封裝和3 × 2 UCSP封裝™（1毫米x 1.5毫米）封裝

	蜂窩電話
	通用系統/板級電流監視
	筆記本電腦
	便攜式電池供電系統
	電源管理系統
	精密電流源
	智能電池組/充電器

Key Specifications: Current Sense Amplifiers

Part Number

CMVR
(V)

V_CC
(V)

I_CC
(µA)

Bi-Dir. Curr. Sense

V_{SENSE_FS}
(mV)

V_OS @25°C
(µV)

Gain

Gain Accuracy @25°C
(%)

BW
(kHz)

Comp-
arators

Package/Pins

Smallest Available Pckg.
(mm²)

Oper. Temp.
(°C)

Price

min

max

min

max

typ

recomm.

max

@ -3dB

max w/pins

See Notes

MAX4372

2.7

100

150

1300

20 V/V

50 V/V

100 V/V

2.5

110

200

275

SOIC(N)/8

SOT/5

UCSP/5

-40 to +85

$0.75 @1k

See All Current Sense Amplifiers (25)

圖表

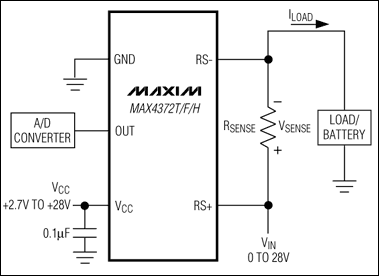

典型工作電路
