產品資訊 您現在的位置：網站首頁 > MAX1487, MAX481, MAX483, MAX485, MAX487, MAX488, MAX489, MAX490, MAX491 低功耗、限擺率、RS-485/RS-422收發器

MAX1487, MAX481, MAX483, MAX485, MAX487, MAX488, MAX489, MAX490, MAX491 低功耗、限擺率、RS-485/RS-422收發器


來源：www.aunytor.com | 時間：2024年03月21日

概述
完整的數據資料 (PDF, 448kB)
中文 下載數據資料(PDF)下載
MAX481、MAX483、MAX485、MAX487-MAX491以及MAX1487是用于RS-485與RS-422通信的低功耗收發器，每個器件中都具有一個驅動器和一個接收器。MAX483、MAX487、MAX488以及MAX489具有限擺率驅動器，可以減小EMI，并降低由不恰當的終端匹配電纜引起的反射，實現最高250kbps的無差錯數據傳輸。MAX481、MAX485、MAX490、MAX491、MAX1487的驅動器擺率不受限制，可以實現最高2.5Mbps的傳輸速率。
這些收發器在驅動器禁用的空載或滿載狀態下，吸取的電源電流在120µA至500µA之間。另外，MAX481、MAX483與MAX487具有低電流關斷模式，僅消耗0.1µA。所有器件都工作在5V單電源下。
驅動器具有短路電流限制，并可以通過熱關斷電路將驅動器輸出置為高阻狀態，防止過度的功率損耗。接收器輸入具有失效保護特性，當輸入開路時，可以確保邏輯高電平輸出。
MAX487與MAX1487具有1/4單位負載的接收器輸入阻抗，使得總線上最多可以有128個MAX487/MAX1487收發器。使用MAX488-MAX491可以實現全雙工通信，而MAX481、MAX483、MAX485、MAX487與MAX1487則為半雙工應用設計。

關鍵特性   應用/使用
  • 容錯應用
    • MAX3430：±80V故障保護、失效保護、1/4單位負載、+3.3V、RS-485收發器
    • MAX3440E–MAX3444E：±15kV ESD保護、±60V故障保護、10Mbps、失效保護、RS-485/J1708收發器
  • 對于空間受限應用
    • MAX3460–MAX3464：+5V、失效保護、20Mbps、Profibus RS-485/RS-422收發器
    • MAX3362：+3.3V、高速、RS-485/RS-422收發器，采用SOT23封裝
    • MAX3280E–MAX3284E：±15kV ESD保護、52Mbps、+3V至+5.5V、SOT23、RS-485/RS-422、真失效保護接收器
    • MAX3293/MAX3294/MAX3295：20Mbps、+3.3V、SOT23、RS-485/RS-422發送器
  • 對于多通道收發器應用
    • MAX3030E–MAX3033E：±15kV ESD保護、+3.3V、四路RS-422發送器
  • 對于失效保護應用
    • MAX3080–MAX3089：失效保護、高速(10Mbps)、限擺率RS-485/RS-422收發器
  • 對于低電壓應用
    • MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E：+3.3V供電、±15kV ESD保護、12Mbps、限擺率、真正的RS-485/RS-422收發器




    		• 工業控制局域網
    		• 電平轉換器
    		• 低功耗RS-422收發器
    		• 低功耗RS-485收發器
    		• 用于EMI敏感應用的收發器



    Key Specifications:  RS-422/485 Line Driver/Receivers
    Part Number Tx/Rx Duplex VSUPPLY
    (V)    		 ICC
    (mA)    		 Data Rate
    (kbps)    		 Tx EN Rx EN ICC (Shutdn.)
    (µA)    		 Rx/Tx on Bus Rx Failsafe w/ Inputs Features Slew Rate Limiting Industry Qualified Package/Pins Smallest Available Pckg.
    (mm2)    		 Oper. Temp.
    (°C)    		 Price
    typ min typ max w/pins See Notes
    MAX1487  1Tx + 1Rx Half 5 0.3 2500 Yes Yes - 128 Open - No -
    µMAX/8
    PDIP(N)/8
    SOIC(N)/8
    		16
    -55 to +125
    -40 to +85
    0 to +70
    		$1.15 @1k
    MAX481  Half 0.5 2500 Yes Yes 0.1 32 Low Power Shutdown MIL-STD-883B
    µMAX/8
    CDIP(N)/8
    PDIP(N)/8
    SOIC(N)/8
    		16 $1.15 @1k
    MAX483  Half 0.35 250 Yes Yes 0.1 32 Low Power Shutdown MIL-STD-883B
    µMAX/8
    CDIP(N)/8
    PDIP(N)/8
    SOIC(N)/8
    		16 $1.15 @1k
    MAX485  Half 0.5 2500 Yes Yes - 32 - MIL-STD-883B
    µMAX/8
    CDIP(N)/8
    PDIP(N)/8
    SOIC(N)/8
    		16 $1.15 @1k
    MAX487  Half 0.25 250 Yes Yes 0.1 128 Low Power Shutdown MIL-STD-883B
    µMAX/8
    CDIP(N)/8
    PDIP(N)/8
    SOIC(N)/8
    		16 $1.15 @1k
    MAX488  Full 0.12 250 No No - 32 - MIL-STD-883B
    µMAX/8
    CDIP(N)/8
    PDIP(N)/8
    SOIC(N)/8
    		16 $1.15 @1k
    MAX489  Full 0.12 250 Yes Yes - 32 - -
    CDIP(N)/14
    PDIP(N)/14
    SOIC(N)/14
    		54 $1.15 @1k
    MAX490  Full 0.3 2500 No No - 32 - MIL-STD-883B
    µMAX/8
    CDIP(N)/8
    PDIP(N)/8
    SOIC(N)/8
    		16 $1.15 @1k
    MAX491  Full 0.3 2500 Yes Yes - 32 - MIL-STD-883B
    CDIP(N)/14
    PDIP(N)/14
    SOIC(N)/14
    		54 $1.15 @1k
    See All RS-422/485 Line Driver/Receivers (159)





    圖表

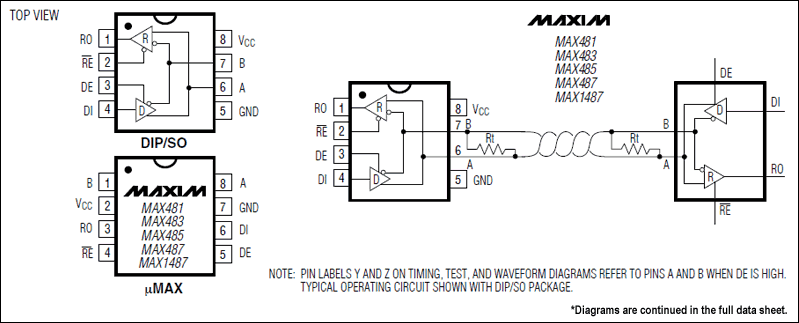

    MAX1487、MAX481、MAX483、MAX485、MAX487、MAX488、MAX489、MAX490、MAX491：引腳配置和典型工作電路
    引腳配置和典型工作電路
