產品資訊 您現在的位置：網站首頁 > MAX5154, MAX5155 代理分銷低功耗、雙路、12位、電壓輸出DAC，串行接口

MAX5154, MAX5155 代理分銷低功耗、雙路、12位、電壓輸出DAC，串行接口


來源：www.aunytor.com | 時間：2024年04月07日

雙路、串行、電壓輸出DAC，采用QSOP封裝

 PART TEMP. RANGE   PIN-PACKAGE
MAX5154ACEE
MAX5154BCPE
MAX5154ACPE
MAX5154BCEE		 0°C to +70°C
0°C to +70°C
0°C to +70°C
0°C to +70°C		 16 QSOP
16 Plastic DIP
16 Plastic DIP
16 QSOP

概述
完整的數據資料 (PDF, 200kB)
英文 下載數據資料(PDF)下載
MAX5154/MAX5155低功耗，串行，電壓輸出，雙通道12位數模轉換器（DAC）的特性服用單+5 V（MAX5154僅500μA）或+3 V（MAX5155）供應。這些器件具有軌至軌輸出擺幅，而且是一個節省空間的16引腳QSOP封裝。為了最大限度地利用動態范圍，DAC輸出放大器配置為+2 V內部/ V的增益
3線串行接口與SPI™/ QSPI™和Microwire™兼容。每個DAC的雙緩沖輸入作為輸入先按1 DAC寄存器，它允許輸入和DAC寄存器進行更新獨立或與一個16位串行字后同時舉辦。其他功能還包括可編程關機（降至2μA），硬體關機鎖定（客運專線），一個單獨的參考每個DAC，可接受AC和DC信號，電壓輸入低電平有效清除輸入（CL）的重設所有寄存器和零數模轉換器。這些器件提供了附加功能的可編程邏輯引腳和一個串行數據輸出引腳菊花鏈。

關鍵特性   應用/使用
  • 12位雙通道DAC與內部+2 V增益/視頻
    軌至軌輸出擺幅
    12μs建立時間
    單電源供電：
    +5伏（MAX5154）
    +3伏（MAX5155）
    低靜態電流：
    500μA（正常運行）
    降至2μA（關斷模式）
    的SPI / QSPI和微絲兼容
    可節省空間的16引腳QSOP封裝
    上電復位清除寄存器和DAC零
    可調輸出偏移




    		• 數字增益與失調控制
    		• 通用產品
    		• 工業過程控制
    		• 微處理器控制系統
    		• 運動控制
    		• 遠端工業控制



    Key Specifications:  Precision DACs (12-16 Bits)
    Part Number Resolution Bits Channels Output Type Reference INL
    (±LSB)    		 Interface Supply Range
    (V)    		 Supply Range
    (V)    		 Voltage Supplies ISHUTDN
    (µA)    		 ICC
    (mA)    		 Offset Error Settling Time
    (µs)    		 Package/Pins Smallest Available Pckg.
    (mm2)    		 Oper. Temp.
    (°C)    		 Price
    max min max typ max max typ max w/pins See Notes
    MAX5154A  12 2 Voltage- Buffered Ext. 0.5 Serial - SPI 4.5 5.5 1 - 0.65 ±6 mV 15
    CDIP(N)/16
    PDIP(N)/16
    QSOP/16
    		31
    -40 to +85
    0 to +70
    		$7.69 @1k
    MAX5154B  1 4.5 5.5 10 0.65
    CDIP(N)/16
    PDIP(N)/16
    QSOP/16
    -55 to +125
    -40 to +85
    0 to +70
    		$6.15 @1k
    MAX5155A  1 2.7 3.6 8 0.6
    CDIP(N)/16
    PDIP(N)/16
    QSOP/16
    -40 to +85
    0 to +70
    		$7.69 @1k
    MAX5155B  2 2.7 3.6 8 0.6
    CDIP(N)/16
    PDIP(N)/16
    QSOP/16
    -55 to +125
    -40 to +85
    0 to +70
    		$6.15 @1k
    See All Precision DACs (12-16 Bits) (235)

    Key Specifications:  Precision DACs (4-12 Bits)
    Part Number Resolution Bits Channels Output Type Reference INL
    (±LSB)    		 Interface Supply Range
    (V)    		 Supply Range
    (V)    		 Voltage Supplies ISHUTDN
    (µA)    		 ICC
    (mA)    		 Offset Error Settling Time
    (µs)    		 Package/Pins Smallest Available Pckg.
    (mm2)    		 Oper. Temp.
    (°C)    		 Price
    max min max typ max max typ max w/pins See Notes
    MAX5154A  12 2 Voltage- Buffered Ext. 0.5 Serial - SPI 4.5 5.5 1 - 0.65 ±6 mV 15
    CDIP(N)/16
    PDIP(N)/16
    QSOP/16
    		31
    -40 to +85
    0 to +70
    		$7.69 @1k
    MAX5154B  1 4.5 5.5 10 0.65
    CDIP(N)/16
    PDIP(N)/16
    QSOP/16
    -55 to +125
    -40 to +85
    0 to +70
    		$6.15 @1k
    MAX5155A  1 2.7 3.6 8 0.6
    CDIP(N)/16
    PDIP(N)/16
    QSOP/16
    -40 to +85
    0 to +70
    		$7.69 @1k
    MAX5155B  2 2.7 3.6 8 0.6
    CDIP(N)/16
    PDIP(N)/16
    QSOP/16
    -55 to +125
    -40 to +85
    0 to +70
    		$6.15 @1k
    See All Precision DACs (4-12 Bits) (261)

    圖表

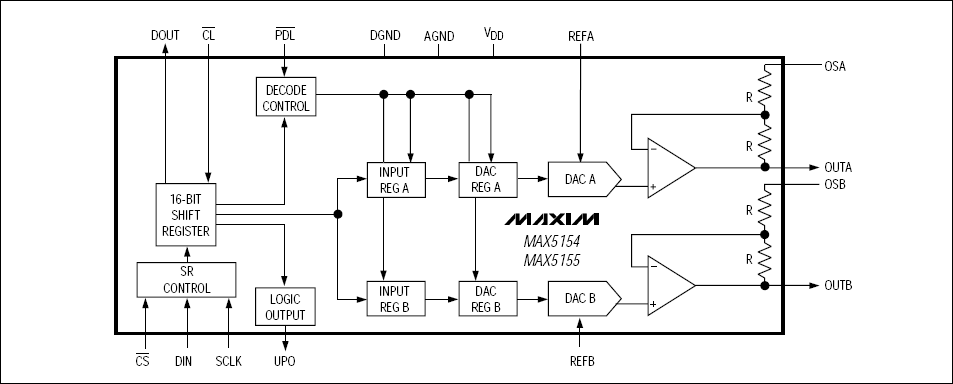

    MAX5154、MAX5155：功能原理框圖
    功能原理框圖
