| 概述 | ||||||
這些IC還使用纖巧外部元件，它們的高開關頻率（高達300kHz）為直徑小于5mm表面貼裝允許磁性。 MAX774/MAX775/MAX776接受3V的輸入電壓為16.5V的，并具有- 5V的預設輸出電壓，- 12V的，和- 15V的分別。或者，輸出電壓可以在用戶調整兩個電阻。最大輸入電壓-電壓VOUT差別只受破裂所選擇的外部開關晶體管電壓。 這些逆變器使用外部P溝道MOSFET開關，使他們能夠電力負載至5W。如果需要低功耗，使用MAX764/MAX765/MAX766反相開關穩壓器與機上的MOSFET. |
||||||
下載
現備有評估板： MAX774EVKIT MAX774IRGEVKIT
| 關鍵特性 | 應用/使用 | |||||||||||
|
|
| Key Specifications: Inverting Switching Regulators | ||||||||||||||||||||||||
| Part Number | VIN (V) |
VIN (V) |
VOUT (V) |
VOUT (V) |
Preset VOUT (V) |
Max. IOUT (A) |
Max. IOUT (A) |
Output Adjust. Method | ICC (mA) |
DC-DC Outputs | Oper. Freq. (kHz) |
Features | EV Kit | Package/Pins | Smallest Available Pckg. (mm2) |
Oper. Temp. (°C) |
Price | |||||||
| min | max | min | max | ≥ | ≤ | max | max w/pins | See Notes | ||||||||||||||||
| MAX774 | 3 | 16.5 | 0 | -100 | -5.0 | 1 | 1 | Resistor | 0.1 | 1 | 300 |
|
Yes |
|
31 |
|
$2.20 @1k | |||||||
| MAX775 | -12 |
|
|
- | ||||||||||||||||||||
| MAX776 | -15 |
|
|
$2.20 @1k | ||||||||||||||||||||
| See All Inverting Switching Regulators (25) | ||||||||||||||||||||||||
| 圖表 |

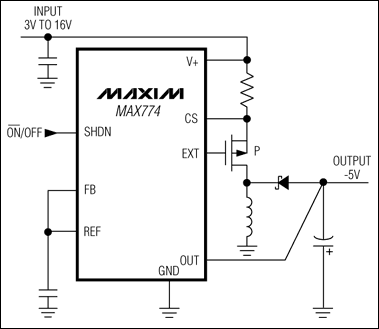

 典型工作電路 |
