| 型號 |
溫度 |
封裝 |
備注 |
MAX4108ESA
MAX4109ESA
MAX4308ESA
MAX4309ESA |
-40°C to +85°C
-40°C to +85°C
-40°C to +85°C
-40°C to +85°C |
8 SO
8 SO
8 SO
8 SO |
400MHz、超低失真運算放大器 |
PDF和WORD文檔下載
MAX4108, MAX4109, MAX4308, MAX4309
MAX4108, MAX4109, MAX4308, MAX4309
| 概述 |
|
運算放大器的MAX4108/MAX4109/MAX4308/MAX4309結合超高速與超高速性能，低失真運行。在MAX4108的補償單位增益穩定的MAX4109，MAX4308和MAX4309是最低補償閉環增益（AVCL）為2V / V的5V的音頻/視頻，和10V / V的分別。
MAX4108提供了400MHz的單位增益帶寬與1200V/μs壓擺率。一個超低失真的設計提供了前所未有的無雜散動態范圍- 93dBc（MAX4108在5MHz）（VOUT電源= 2VP - P的，RL =100Ω），從而使這些放大器適用于高射頻信號處理性能。
這些高速運算放大器的功能，較寬的輸出電壓擺幅和高輸出電流驅動能力為90mA。
|
| 關鍵特性 |
|
應用/使用 |
- 高速：
400MHz的單位增益帶寬（MAX4108）
225MHz〜1800MHz的- 3dB帶寬（AVCL = 2，MAX4109）
220MHz - 3dB帶寬（AVCL = 5，MAX4308）
200MHz的- 3dB帶寬（AVCL = 10，MAX4309）
1200V/μs壓擺率
良好的無雜散動態范圍：
- 93dBc的足球俱樂部= 5MHz的（MAX4108）
- 90dBc的足球俱樂部= 5MHz的（MAX4109）
100MHz的0.1dB增益平坦度（MAX4108）
高全功率帶寬：300MHz的（MAX4108，旁白= 2VP - P的）
高輸出驅動：九○毫安
輸出短路保護
低差分增益/相位：0.004％/ 0.008 °
|
|
|
|
|
有源濾波器
|
|
|
廣播與高清晰度電視系統
|
|
|
高性能接收器
|
|
|
高速ADC/DAC前置放大器
|
|
|
脈沖/射頻放大器
|
|
|
RGB與復合視頻
|
|
|
超聲
|
|
|
| 圖表 |
|

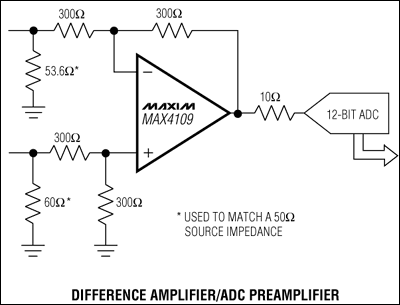

典型應用電路
