產品描述
器件的ADuM5401/ADuM5402/ADuM5403/ADuM54041四通道采用isoPower ®，集成，數字隔離器隔離式DC - DC轉換器。根據美國模擬器件公司的iCoupler ®技術，直流到直流轉換器提供高達500規范，隔離毫瓦的功率從5.0 V輸入電源或3.3 V，從3.3 V電源兩端5.0五。這樣就無需單獨的，孤立的直流到在低功耗DC轉換器，隔離設計。該芯片級變壓器的iCoupler技術是用來隔離雙方的邏輯信號和直流到直流轉換器的磁性元件。其結果是小尺寸，完全孤立的解決方案。
在ADuM5401/ADuM5402/ADuM5403/ADuM5404隔離器提供4個信道的配置和數據速率的各種獨立的隔離通道（見有關更多信息，訂購指南）。
isoPower技術采用高頻開關元件，通過轉讓其變壓器的權力。必須特別注意采取在印刷電路板（PCB）布局符合排放標準。請參閱應用筆記AN -電路板布局上考慮的事項0971。
美國專利5952849 1Protected，6873065，6903578和7075329。其他專利仍在進行中。
應用
RS-232/RS-422/RS-485收發器
工業現場總線隔離
電源啟動和門驅動偏置
隔離傳感器接口
工業的PLC
特征
isoPower技術集成，隔離DC - DC轉換器
穩壓3.3 V或5.0 V輸出
高達500毫瓦的輸出功率
四直流到25 Mbps的（NRZ）碼信號隔離通道
施密特觸發輸入
16引腳“八點〇毫米爬電SOIC封裝
高工作溫度：105℃
欲知更多信息數據表

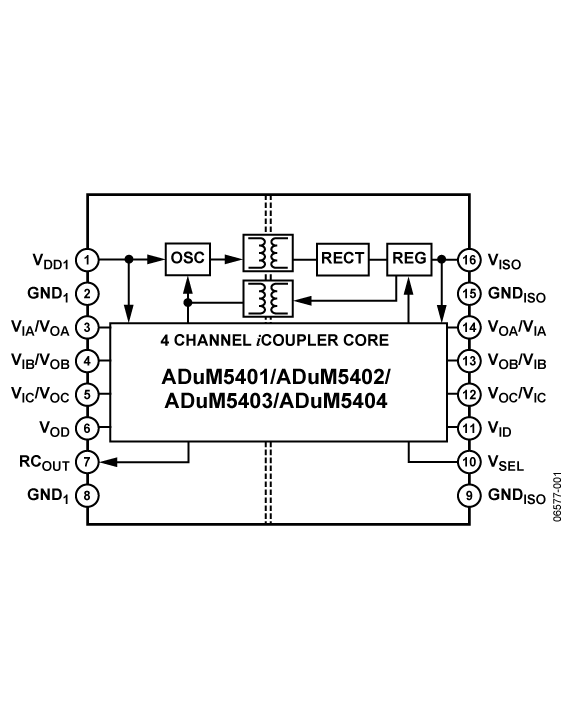

功能框圖ADUM5402
