產品描述
該ADuM131x *是3通道的模擬裝置為基礎，公司的iCoupler ®技術的數字隔離。結合高速CMOS和單片空芯變壓器技術，這些隔離組件提供出色的性能特點優于替代辦法，如光耦合器設備。
避免在LED和光電二極管，消除iCoupler器件的設計使用通常與光耦合器帶來了困難。典型的光耦合器關切經常轉移的比例確定，最高工作溫度和壽命的影響被淘汰的簡單的iCoupler數字接口，性能穩定的特點。外部驅動程序和其它分立元件的需求是消除這些iCoupler產品。此外，iCoupler器件消耗十分之一到六分之一的可比數據速率信號的光電耦合器的功率。還提供了更高的iCoupler通道密度和通道的傳輸方向更多的選擇。
ADuM131x隔離器提供了三種在一個通道配置和數據傳輸速率高達各種獨立的隔離通道為10 Mbps（見訂購指南）。所有型號的運作無論是從2.7 V至5.5 V的電源電壓端，提供低電壓系統，以及使隔離層上的電壓轉換功能的兼容性。所有產品允許用戶預先輸入的情況下默認的輸出狀態用一個簡單的控制引腳VDD1權力。與其他光耦合器的替代辦法，ADuM131x隔離器有一個專利的刷新功能，能確保在輸入邏輯轉換和直流電源的情況下，在正確性上/斷電條件。
*受美國專利5952849，6873065和7075329。其他專利正在申請。
應用
通用多通道隔離
SPI接口/數據轉換器的隔離
RS-232/RS-422/RS-485收發器
工業現場總線隔離
特征
雙向溝通
3伏/ 5伏的電平轉換
施密特觸發輸入
高工作溫度：105℃
高達10 Mbps的數據速率（NRZ）碼
低功率運行
5 V工作
1.7毫安每通道最高@ 0 Mbps至2 Mbps的
四點〇毫安每通道最高@ 2 Mbps到10 Mbps的
3 V工作
1.0毫安每通道最高@ 0 Mbps至2 Mbps的
2.1毫安每通道最高@ 2 Mbps到10 Mbps的
可編程默認輸出狀態
高共模瞬態抗擾度：“25 kV /μs的
16引腳，符合RoHS標準，寬體SOIC封裝包
8.1毫米外部爬電距離
安全和監管部門的批準
UL認證：2500 V的每1 UL認證1577分鐘有效值
CSA元器件受理通知書＃5A條
VDE證書合格
依據DIN V VDE V 0884-10（VDE V 0884-10）：2006-12
VIORM = 560 V峰值工作電壓

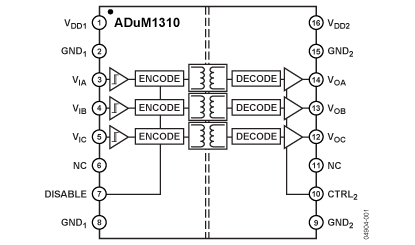

功能框圖ADuM1310
