特點
- 2 線串行 I2C™兼容接口：控制（寫入）和狀態（讀取）
- LNB 電壓（16 個可編程級別）與所有普通標準兼容
- 最低耗散跟蹤開關模式電源轉換器
- 集成轉換器開關和電流感測
- 提供每通道高達 700 毫安及 1.0 安的總持續載荷電流
- 典型的 900 毫安輸出電流限制，帶 48 毫秒計時器
- 靜態電流限制電路允許啟動時的滿電流、13→18 V 輸出轉換、可靠的啟動寬載荷范圍
- 推拉輸出級可最小化高電容性載荷的 13→18 V 和 18→13 V 輸出轉換次數
- 通過外部計時電容器可調升/降時間
- 內置音調振蕩器、出廠校準到 22 千赫，有助于 DiSEqC™ 音調編碼，甚至在無載荷時
- 通過 I2C™ 數據位和/或外部引腳可實現四種 22 千赫音調生成方法
- 22 千赫音調探測器有助于 DiSEqC™ 2.0 解碼
- SWM（單線多開關）工作在 700 毫安時的輸出 電壓為 19 至 21 V直流
- 輸出電壓水平、輸入電源 UVLO 和 DiSEqC™ 音調輸出診斷
- 電纜斷開診斷
- 輔助調制輸入
- 帶計時器 LNB 過電流
描述
設計用于模擬和數字衛星接收器，該雙低噪音降頻轉換穩壓器 (LNBR) 是單片線性/開關穩壓器，專用于通過同軸電纜將功率和接口信號傳給兩個 LNB 降壓轉換器。A8286 需要很少的外部元件，同時具有集成到器件內的升壓開關和補償電路。選擇一個較高的開關頻率，以最小化被動過濾元件的尺寸，進一步降低成本。高級別的元件集成可確保極低的噪音和脈動圖形。
A8286 設計用于通過利用 Allegro® 高級 BCD 流程，獲取高效率。經優化后，集成的升壓開關可最小化切換和靜態損耗。要進一步提高效率，需最小化跟蹤穩壓器過程中的壓降。
A8286 具有一個可完全支持兩種 DiSEqC™ 通信的集成音調檢測功能。可提供若干種模式，以使用內部或外部時鐘源極，在整個過程中直至無載荷時，生成音調信號。
該器件可提供全面的故障寄存器組，符合所有的普通標準，其中包括：過流、過熱關機、欠壓、電纜斷開、功率不合格和音調檢測。
該器件使用 2 線雙向串行接口，與 I2C™ 標準兼容，工作頻率可達 400 千赫。

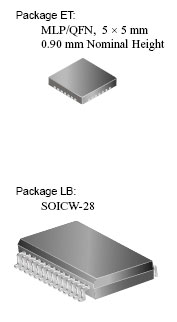

A8286 采用無鉛 28 引腳 MLP/QFN 封裝，且引腳框采用 100% 霧錫電鍍。

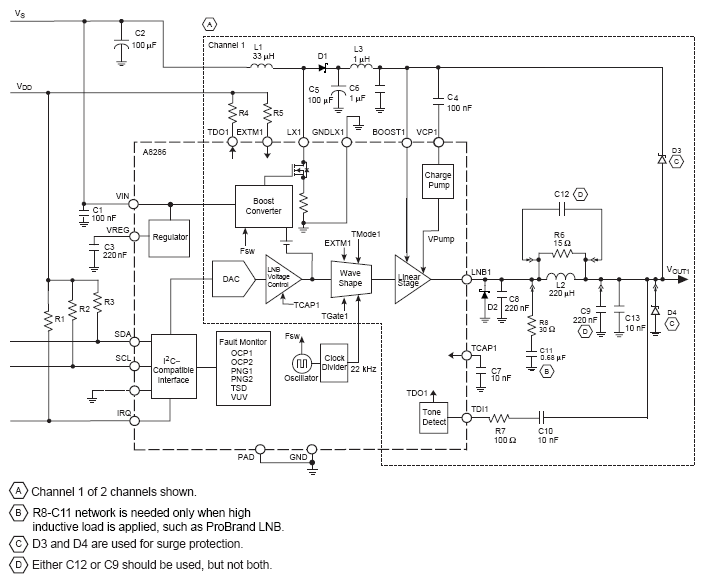

功能方框圖
