功能及優點
- 與模擬輸出相比，脈沖調寬控制（PWM）輸出可提供更高的抗擾性
- 1 mm 的封裝厚度可為電流傳感應用提供更優異的耦合性能
- 推/拉輸出
- 客戶可編程的偏移和靈敏度
- 廠方編程的0%/°C 靈敏度溫度系數
- 下線可編程性
- 可選單極或雙極靜態負載周期
- 可選靈敏度范圍：0.055% 至 0.095% DC/G
- 溫度穩定的靜態負載周期輸出及靈敏度
- 溫度周期性變化后精確的可恢復性
- 輸出負載周期鉗位具有短路診斷功能
- 在裝置啟動時可選擇 50% DC校準測試模式
- 寬泛的工作溫度范圍：–40°C 至 125°C
- 抗機械應力
描述
A1351 器件是一款帶脈沖調寬控制（PWM）輸出的高精度可編程線性霍爾效應傳感器 IC。PWM輸出信號的占空比與施加的磁場成比例。Allegro 的A1351 裝置能通過其內置霍爾傳感器元件將模擬信號轉換為數字編碼PWM輸出信號。數字編碼PWM輸出的耦合抗擾性遠超模擬輸出信號的抗擾性。可使用簡單的RC網絡將數字PWM信號重新轉換成模擬信號。
A1351 具有 BiCMOS 單片電路，該電路集成了霍爾元件、用于降低霍爾元件固有的靈敏度和偏移漂移的高精度溫度補償電路、小型信號高增益放大器、專有動態偏移取消電路、以及PWM轉換電路。動態偏移取消電路可減少霍爾元件的殘留偏移電壓。霍爾元件偏移通常是由裝置過成型、溫度依存性以及熱應力所致。高頻偏移取消（斬波）時鐘可支持更高的采樣率，從而提高輸出信號的精度，實現更快速的信號處理能力。
使用約 150 Hz 的內置濾波器實現 11位的輸出分辨率。
A1351的主要應用包括：電池電流感應、尾氣回收(EGR)、節氣門位置、裝載高度和安全帶張緊系統。

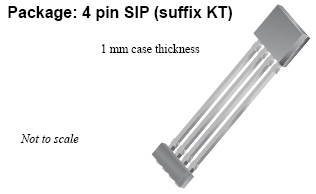

A1351 采用超薄(1 mm 厚)4 引腳 SIP (單列直插式封裝, 后綴：KT) 封裝，該封裝為無鉛封裝，引腳框采用100% 霧錫電鍍。

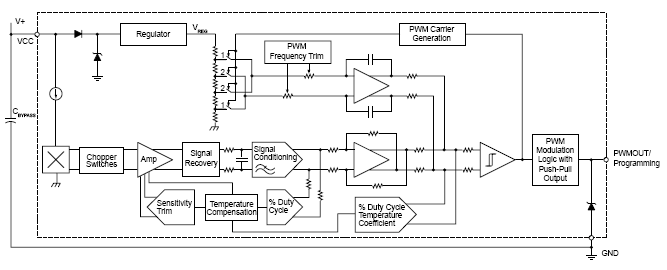

功能方框圖
