這些部件已過時且不再生產。不再提供樣品。對于新客戶或新應用，請通過 applications@allegromicro.com聯系 Allegro 應用部門，提交關于將 A3938作為替代的問題。
特點
- 可驅動外部 N 通道 FET
- 智能高端門極驅動器
- 斷電情況下可選擇自由停機或動態制動
- 可調節無感時間，實現交叉傳導保護
- 可選擇快慢電流衰減模式
- 內部 PWM 峰值電流控制
- 復位/自由停機輸入
- 120° 使用內部上拉電路進行霍爾整流
- 內置 5 伏特穩壓器
- 低端同步整流
- 方向控制
- PWM 速度控制輸入
- 故障診斷輸出
- 欠壓保護
描述
A3933SEQ 是一款與雙極無刷直流電動機一起使用的三相位 MOSFET 控制器。它能驅動所有 N 通道外部電源 FET，從而節省系統成本，并將 r(DS)on 功率損失降到最低。高端驅動塊在每個輸出都配有自舉電容器，提供用于門極驅動器的浮動正極電流。高端電路還采用了獨特的"智能"FET 監控電路，確保門電壓在開啟前以及 ON 循環當中處于正確等級。該器件適用于那些電動機電源為 12 到 28 伏特的應用情況。
內部固定停機時間 PWM 電流控制電路可用來將最大載荷電流調節為需要的數值。用戶'通過選擇輸入參考電壓和外部感應電阻可設置峰值載荷電流限制。用戶通過選擇外部 RC 計時網絡可設置固定停機時間脈沖持續時間。
功率損失制動電路可在欠壓的情況下制動電動機。該器件可在發生這種情況時配置為自由停機或動態制動電動機。

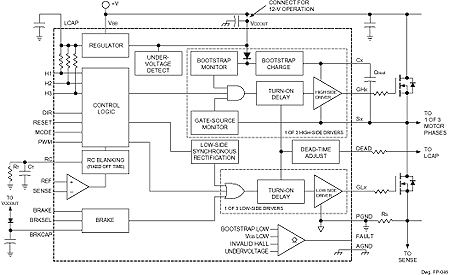

功能方框圖
