MAX16800 代理分销高压、350mA、可调节、高亮度LED (HB LED)线性驱动器

概述

完整的數據資料 (PDF, 184kB)
英文下載

MAX16800電流調節器可工作在6.5V至40V輸入電壓范圍內，提供高達350mA的總電流來驅動一列或多列高亮度LED。利用一個與LED串聯的外部檢流電阻來調節MAX16800輸出電流的大小。使能輸入能實現寬范圍的“脈沖”亮度控制。波形整形電路降低了EMI。差分電流檢測輸入提高了噪聲抑制能力。MAX16800非常適用于要求高壓輸入的應用，并能夠承受高達40V的汽車拋負載。板上調整元件大大減少了外部元件數目，并提供±3.5%的輸出電流精度。該器件還提供5V穩壓輸出以及短路保護和熱保護等特性。

MAX16800采用熱增強型、5mm x 5mm、16引腳TQFN封裝，可工作在-40°C至+125°C汽車級溫度范圍內。

MAX16835是一個新近推出的、具有更高成本效益的產品，提供與MAX16800相同的性能，并且具有兼容的引腳。

關鍵特性

應用/使用

+6.5V至+40V工作電壓范圍
可調輸出電流(35mA至350mA)
±3.5%輸出電流精度
內置調整元件，低壓差(典型值0.5V)
輸出短路保護
+5V穩壓輸出，4mA源出電流能力
熱關斷
差分LED電流檢測
高壓使能引腳，實現亮度控制接口
低關斷電源電流(典型值12µA)
204mV低電流檢測基準，降低了功耗
波形整形電路使脈沖電流具有平滑的邊沿，從而降低了PWM亮度控制時的EMI
采用小尺寸、熱增強型、5mm x 5mm、16引腳TQFN封裝
-40°C至+125°C工作溫度范圍

	汽車外部：尾燈和CHMSL
	汽車內部：地圖、門控車室、儀表盤指示燈
	通用照明
	導航與艦隊管理指示器
	標示牌、加油站頂燈、信號燈
	用于緊急交通工具的報警燈

Key Specifications: High Brightness LED Drivers

Part Number

Topology

V_IN
(V)

Extended V_IN with External Bias

LED Channels

I_LED per Channel
(A)

LED String Volt.

Internal Pwr. MOSFETs

PWM Dimming Freq.
(kHz)

PWM Dimming Ratio

EV Kit

Price

min

max

See Notes

MAX16800

Linear Current Regulator

6.5

0.35

Vin-1.4V

Yes

1:30

$0.99 @1k

查看所有High Brightness LED Drivers (26)

Key Specifications: White LED Drivers

Part Number

Topology

LEDs

Config.

Dimming Control

V_DROPOUT
(mV)

V_{CURR_SENSE}
(mV)

P_OUT
(W)

I_LED
(mA)

V_IN
(V)

I_CC
(mA)

V_OUT
(V)

Package/Pins

Price

max num. of

typ

max

min

max

See Notes

MAX16800

Linear Current Regulator

100

Series-Parallel

PWM

0.5

200

350

6.5

3.5

TQFN/16

$0.99 @1k

查看所有White LED Drivers (46)

圖表

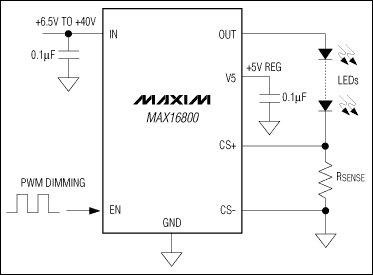

MAX16800：簡化框圖
簡化框圖
