描述
LT®3689 是一款可調頻率 (350kHz 至 2.2MHz) 單片式降壓型開關穩壓器，具有一個上電復位和看門狗定時器。穩壓器可在輸入電壓高達 36V 的條件下正常運作，并可安全承受高達 60V 的瞬態電壓。低紋波突發模式操作在低輸出電流條件下維持了高效率，并在典型應用中將輸出紋波抑制在 15mV 以下，且輸入靜態電流僅為 85μA。當 EN/UVLO 被拉至低電平時，停機電路將輸入電源電流減小至 1μA 以下。在 EN/UVLO 引腳上使用一個電阻分壓器可提供一種可編程欠壓閉鎖功能。電流限制、頻率折返和熱停機電路則提供了故障保護功能。
復位和看門狗超時周期可采用外部電容器來獨立調節。嚴格的準確度規格和干擾免疫力確保了系統的可靠復位操作，而不會產生誤觸發現象。如果輸出電壓降至編程值以下達 10%，則集電極開路 RST 將被拉低。看門狗定時器可通過引腳來選擇窗口或超時模式。在超時模式中，如果在檢測到一個看門狗變換之前經歷了一個過長的周期，則 WDO 將被拉至低電平。在窗口模式中，LT3689 將監視那些聚集得過于靠近或過于疏遠的 WDI 下降沿。
封裝

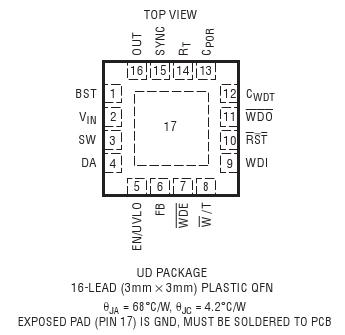

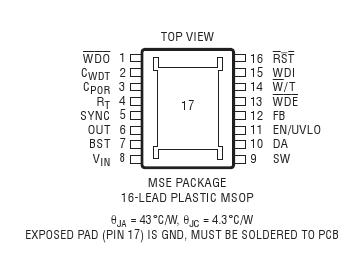

QFN-16, MS-16

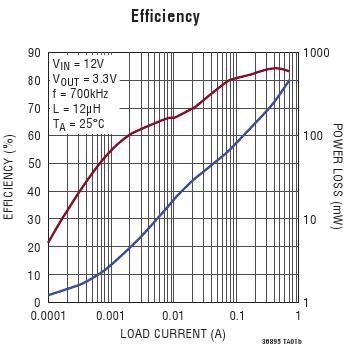

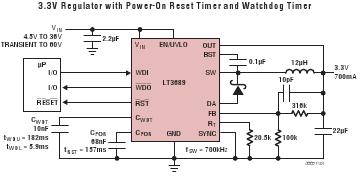

Typical Application
特點
應用
各種封裝型式和定價
| 器件型號 | 封裝 | 引腳 | 溫度 | 價格 (以 1 ~ 99 片為批量) | 價格 (以 1000 片為批量)* | RoHS 數據 |
| LT3689EMSE#PBF | MSOP | 16 | E | $4.64 | $3.25 | 視圖 |
| LT3689EMSE#TRPBF | MSOP | 16 | E | $3.31 | 視圖 | |
| LT3689EUD#PBF | QFN | 16 | E | $4.57 | $3.20 | 視圖 |
| LT3689EUD#TRPBF | QFN | 16 | E | $3.26 | 視圖 | |
| LT3689HMSE#PBF | MSOP | 16 | H | $5.51 | $3.86 | 視圖 |
| LT3689HMSE#TRPBF | MSOP | 16 | H | $3.92 | 視圖 | |
| LT3689IMSE#PBF | MSOP | 16 | I | $5.16 | $3.61 | 視圖 |
| LT3689IMSE#TRPBF | MSOP | 16 | I | $3.67 | 視圖 | |
| LT3689IUD#PBF | QFN | 16 | I | $5.09 | $3.56 | 視圖 |
| LT3689IUD#TRPBF | QFN | 16 | I | $3.62 | 視圖 | |
