描述
LTC®4412 控制一個外部 P 溝道 MOSFET，以造就一種用于電源切換或負載均分的近理想型二極管功能。這實現了多個電源的高效“或”操作，旨在延長電池的使用壽命和減少自發熱。當導通時，MOSFET 兩端的壓降通常為 20mV。對于那些采用了一個墻上適配器或其他輔助電源的應用，當輔助電源接入時，負載將自動地與電池斷接。可通過兩個或更多 LTC4412 的互連來實現多個電池之間的負載均分或從單個充電器來對多個電池進行充電。
LTC4412 的寬電源工作范圍支持采用 1 至 6 節串聯鋰離子電池來提供工作電源。低靜態電流 (典型值為 11μA) 與負載電流無關。柵極驅動器包括一個用于 MOSFET 保護的內部電壓箝位。
當檢測到一個輔助電源時，可采用 STAT 引腳來使能一個輔助 P 溝道 MOSFET 電源開關。該引腳還可被用于在接入了一個輔助電源時向微控制器發出指示信號。控制
(CTL) 輸入使得用戶能夠強制關斷主 MOSFET，并將 STAT 引腳置于低電平。
LTC4412 采用扁平 (高度僅 1mm) ThinSOT 封裝。
特點
- 電源“或”二極管的非常低損耗型替代方案
- 極少的外部元件
- DC 電源之間的自動切換
- 簡化了采用多個電池時的負載均分
- 低靜態電流：11μA
- 3V 至 28V AC/DC 適配器電壓范圍
- 2.5V 至 28V 電池電壓范圍
- 電池反向保護
- 可驅動幾乎任何大小的 MOSFET，以滿足寬電流范圍要求
- MOSFET 柵極保護箝位
- 手動控制輸入
- 扁平 (高度僅 1mm) ThinSOTTM 封裝

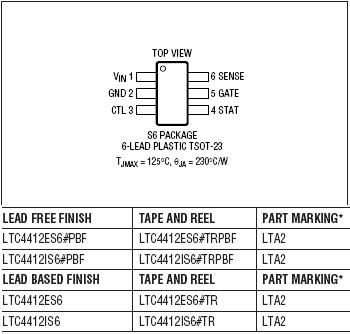

封裝
SOT-23
應用

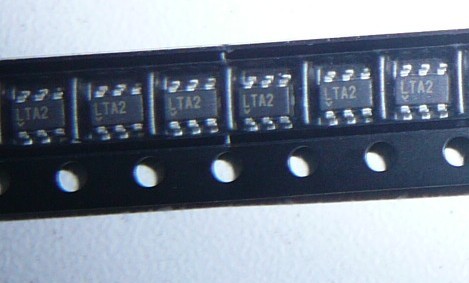

產品圖片
PDF和WORD 文檔
