元件數目最少的開關器件，可替代線性變壓器充電器
![linklp[1].gif](/upload/images/editorUp/2009/10/8b3e17332e9c44b08f98df902966da66.jpg "linklp[1].gif")

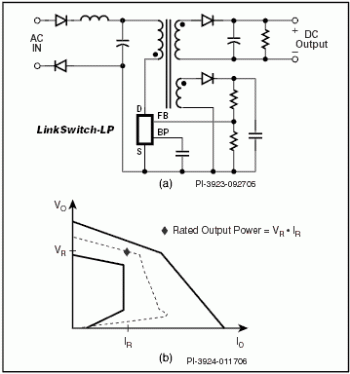

典型應用
說明：
最低的系統成本以及先進的安全特性令其具有優于線性變壓器及RCC的出色性能
- 元件數目最少的開關器件
- 專有的IC調節技術和變壓器繞制技術使得各項參數的容差非常嚴格，實現了Clampless™（無箝位）設計，降低了元件數目/系統成本并提高了效率
- 遲滯熱關斷保護－省去了線性變壓器使用的溫度保險絲或在RCC設計中使用的額外元件
- 頻率抖動極大地降低了EMI – 可使用低成本的輸入濾波器配置
- 獲得專利的E-Shield™變壓器省去了Y電容
- 通用輸入范圍可在全世界范圍內使用
- 自動重啟動功能在短路及開環故障情況下可將輸出功率降低85%以上
- 簡單的開/關控制，無需環路補償
- 高帶寬提供快速的無過沖啟動及出色的瞬態負載響應
應用：
- 手機/無繩電話、PDA、電動工具、MP3/便攜式音頻設備、剃須刀等使用的充電器
- 待機及輔助電源
| 輸出功率表（瓦）1 | ||||
|---|---|---|---|---|
| 產品2 | 230 VAC ±15% | 85-265 VAC | ||
| 適配器3 | 敞開 式4 |
適配器3 | 敞開 式4 |
|
| LNK562DN LNK562PN LNK562GN |
1.9 | 1.9 | 1.9 | 1.9 |
| LNK563DN LNK563PN LNK563GN |
2.5 | 2.5 | 2.5 | 2.5 |
|
LNK564DN |
3 | 3 | 3 | 3 |
注釋：
- 輸出功率可能會受特定應用參數（包括磁芯尺寸及無箝位應用）的限制（有關詳細信息，請參見LinkSwitch-LP系列數據手冊的“主要應用指南”部分）。
- 封裝：D：SO-8C；P：DIP-8B；G：SMD-8B。有關詳細信息，請參見LinkSwitch-LP系列數據手冊的“元件訂購信息”部分。
- 最小的連續輸出功率是在典型的無風冷密閉適配器中、環境溫度為50°C的條件下測量得到的。
- 最小的實際連續輸出功率是在敞開式設計及散熱充分、環境溫度為50°C的條件下測量得到的。
| 產品資料 | |
|---|---|
| Package Information |  |
| Application Notes |  AN-39 |
| Data Sheets |  LNK562-564 |
| 參考設計* | |
|---|---|
DAK-85 |
(6 V/2 W) AC-DC通用輸入充電器，平均效率為64.9%，在電壓為265 VAC的情況下，空載功耗為140 mW |
*DAK/RDK（設計加速套件/參考設計套件）包括一個可以工作的電源、器件樣品、PCB裸板、數據手冊、完整的工程報告、PI Expert設計軟件和其他相關文檔。
請訪問設計范例頁面，了解更多使用這一產品系列的電路。
