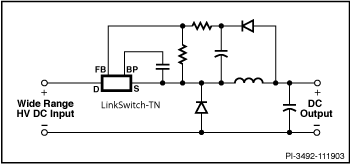

典型降壓式轉換器應用
說明：
- 成本最低，元件數目最少的降壓轉換器解決方案
- 嚴格的容差和微小的溫度漂移特性
- 系統級的過載過熱保護、輸出短路以及開環故障保護
- 支持降壓、降壓-升壓和反激式拓撲
- 優良的線電壓調整率和負載調整率（采用典型配置）
- 高帶寬提供快速的無過沖啟動
- 電流限流操作方式抑制了線電壓紋波
- 通用輸入電壓范圍（85至265 VAC）
- 內置式電流限制和遲滯熱關斷保護
- 比無源解決方案更高效
- 具有比饋電容解決方案更高的功率因數
- 電源可以實現100%的SMD設計
應用：
- 用于替換線性/無源降壓的非隔離降壓式或降壓-升壓式轉換器解決方案
- 主要家電和小型家電
- 工業控制
- 電表
- 恒流LED照明設備
- 定時器
| 輸出電流表(mA) | ||||
|---|---|---|---|---|
| 產品1 | 230 VAC ±15% | 85-265 VAC | ||
| MDCM2 | CCM3 | MDCM2 | CCM3 | |
| LNK302DN LNK302PN/GN |
63 | 80 | 63 | 80 |
| LNK304DN LNK304PN/GN |
120 | 170 | 120 | 170 |
| LNK305DN LNK305PN/GN |
175 | 280 | 175 | 280 |
| LNK306DN LNK306PN/GN |
225 | 360 | 225 | 360 |
注釋：
- 封裝：D：SO-8C；P：DIP-8；G：SMD-8。
- MDCM -主要為非連續導通模式
- CCM -連續導通模式
| 產品資料 | |
|---|---|
| Application Notes |  AN-37 |
| Data Sheets |  LNK302/304-306 |
| Package Information |  |
| 參考設計* | |
|---|---|
| RDK-131 | 使用3 W非隔離恒流LED驅動器的LED GU10燈泡替代方案 |
*DAK/RDK（設計加速套件/參考設計套件）包括一個可以工作的電源、器件樣品、PCB裸板、數據手冊、完整的工程報告、PI Expert設計軟件和其他相關文檔。
請訪問設計范例頁面，了解更多使用這一產品系列的電路。
| EcoSmart® -節能技術 |
|---|
|
