低功率高效率的離線式開關IC（元件數目較少，嚴格的輸出穩壓）

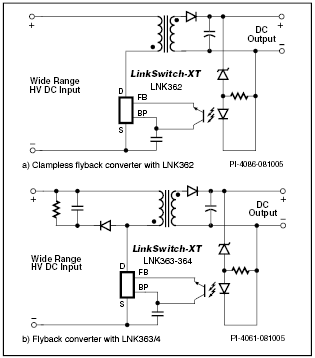

LinkSwitch-XT的典型應用
說明：
為最低系統成本而優化
- 專有的IC參數調節技術及變壓器繞制技術使LNK362實現了Clampless™（無箝位）設計，系統成本更低、元件數目更少且效率更高
- 用于短路及開環故障保護的完全集成自動重啟動功能
- 自偏置供電-省去了變壓器的輔助繞組及相關的偏置供電元件
- 頻率抖動功能極大地減少了電磁干擾
- 無論在PCB板上還是在封裝上，都滿足漏極引腳與其他所有引腳之間的HV爬電距離要求
與線性/RCC相比具有更多優點
- 精確的遲滯熱關斷保護–自動恢復功能提高了現場應用的可靠性
- 通用輸入范圍可在全世界范圍內使用
- 簡單的開/關控制，無需環路補償
- 無需偏置繞組-更簡單且成本更低的變壓器
- 元件數目很少-可靠性更高，單面印刷電路板
- 自動重啟動功能在短路及開環故障情況下可將輸出功率降低95%
- 高帶寬提供快速的無過沖啟動及出色的瞬態負載響應
應用：
- 手機/無繩電話、PDA、數碼相機、MP3/便攜式音頻播放器和剃須刀等產品使用的充電器
- 各類電器、工業系統、儀器儀表等產品使用的電源
| 輸出功率表（瓦）1 | ||||
|---|---|---|---|---|
| 產品2 | 230 VAC ±15% | 85-265 VAC | ||
| 適配器3 | 敞開 式4 |
適配器3 | 敞開 式4 |
|
| LNK362DN LNK362PN LNK362GN |
2.8 | 2.8 | 2.6 | 2.6 |
| LNK363DN LNK363PN LNK363GN |
5 | 7.5 | 3.7 | 4.7 |
| LNK364DN LNK364PN LNK364GN |
5.5 | 9 | 4 | 6 |
注釋：
- 請參見LinkSwitch-XT系列數據手冊的“主要應用指南”部分了解假定條件的完整說明。
- 封裝：P：DIP-8B；G：SMD-8B；D：SO-8C。請參見LinkSwitch-XT系列數據手冊的“元件訂購信息”部分。
- 最小的連續輸出功率是在典型的無風冷密閉適配器中、環境溫度為50°C的條件下測量得到的。
- 最小的實際連續輸出功率是在敞開式設計及散熱充分、環境溫度為50°C的條件下測量得到的。
| 產品資料 | |
|---|---|
| Application Notes |  AN-40 |
| Package Information |  |
| Data Sheets |  LNK362-364 |
| 參考設計* | |
|---|---|
DAK-89 |
(6.2 V/2 W) AC-DC通用輸入充電器，帶載效率為61.5 %，在電壓為265 VAC的情況下，空載功耗為110 mW |
*DAK/RDK（設計加速套件/參考設計套件）包括一個可以工作的電源、器件樣品、PCB裸板、數據手冊、完整的工程報告、PI Expert設計軟件和其他相關文檔。
請訪問設計范例頁面，了解更多使用這一產品系列的電路。
