MAX110, MAX111 MAXIM全系列产品供应

低成本、2通道、±14位串行ADC

概述

完整的數據資料 (PDF, 424kB)
英文下載

MAX110/MAX111模數轉換器（ADC）的數字轉換器使用內部自動校準技術，實現無需外部元件的14位分辨率多量程。工作電源電流僅為550μA（MAX110），減少到4μA在關斷模式，使這些高分辨率ADC的理想電池供電或遙感應用。一種快速串行接口簡化了信號路由和光隔離，節省了微控制器的引腳，并提供與SPI™，QSPI™，和MICROWIRE™兼容。經營著的MAX110 ± 5V電源，并且將在- 3V到+3 V范圍內的差分模擬信號。在MAX111的工作，有+5 V單電源，并將其轉換在± 1.5V的范圍內，或單端差分模擬信號在0V至+1.5 V范圍的信號。
內部校準可以為偏移和增益誤差校正下的微處理器（微處理器）的控制。兩款器件都采用節省空間的16引腳DIP和SO封裝，以及一個更小的20引腳SSOP封裝。

現備有評估板： MAX110EVC32, MAX110EVKIT

關鍵特性

應用/使用

+5 V單電源（MAX111）
兩個差分輸入通道
14位分辨率的加號和超量程
0.03％線性度（MAX110）
0.05％線性度（MAX111）
低功耗：

550μA（MAX110）
640μA（MAX111）
4μA關斷電流
高達50秒轉換/
50Hz/60Hz抑制
自動校準模式
無需外部元件
16引腳DIP /蘇，20引腳SSOP

	數據采集
	面板表
	過程控制
	溫度測量
	稱重儀

Key Specifications: Precision ADCs (< 5Msps)

Part Number

Resolution
(bits)

Input Chan.

Conv. Rate
(ksps)

Conv. Time
(µs)

Data Bus
(bits)

Ref.
(V)

V_IN
(V)

Diff. Inputs

V_SUPPLY
(V)

I_CC
(mA)

Power
(mW)

Architecture

Low Pwr. Mode

Standby Mode

EV Kit

Package/Pins

Smallest Available Pckg.
(mm²)

Oper. Temp.
(°C)

Price

ADC

max

typ

max w/pins

See Notes

MAX110

0.05

20480

Serial

Ext.

±3

Yes

-5

0.55

4.35

Sigma-Delta

Yes

CDIP(N)/16

PDIP(N)/16

SOIC(W)/16

SSOP/20

-55 to +125

-40 to +85

0 to +70

$4.80 @1k

MAX111

±1.5

1.5

0.64

3.2

CDIP(N)/16

PDIP(N)/16

SOIC(W)/16

SSOP/20

$4.80 @1k

See All Precision ADCs (< 5Msps) (377)

圖表

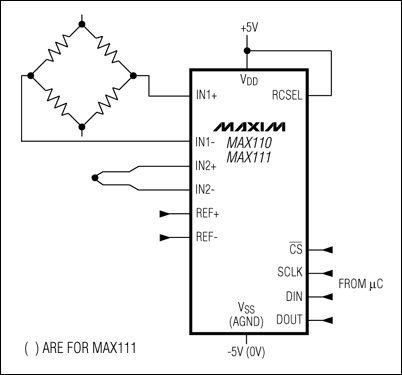

MAX110、MAX111：典型工作電路
典型工作電路

相關型號：

MAX110ACPE
MAX110BCPE
MAX110ACWE
MAX110BCWE

MAX110BEPE
MAX110BMJE
MAX110BEAP
MAX110AEAP
MAX110BEWE
MAX110AEWE
MAX110AEPE
MAX111ACPE
MAX111BCPE
MAX111ACWE
MAX111BCWE
MAX111ACAP
MAX111BCAP
MAX111BC/D
MAX111AEPE
MAX111BEPE
MAX111AEWE
MAX111BEWE
MAX111AEAP
MAX111BEAP
MAX111BMJE
MAX110ACAP
MAX110BCAP
MAX110BC/D
