MAX6367 相關型號供應和應用


來源：www.aunytor.com | 時間：2024年04月07日

SOT23封裝、低功耗微處理器監控電路，帶有備用電池控制器和片選控制



業內唯一的SOT23 µP監控電路，帶有電池備份切換和片選控制
相關型號：
MAX6365, MAX6365H, MAX6365L, MAX6365P, MAX6366, MAX6366H, MAX6366L, MAX6366P, MAX6367, MAX6367H, MAX6367L, MAX6367P, MAX6368, MAX6368H, MAX6368L, MAX6368P
概述
完整的數據資料 (PDF, 540kB)
英文 下載數據資料(PDF)下載
MAX6365 - MAX6368監控電路簡化電源監控，電池備份控制功能，并在微處理器存儲器寫保護（微處理器）系統。大大提高了電路的規模，準確性和現代系統的可靠性具有超小型集成解決方案。
這些設備進行四項基本的系統功能：
提供一個在VCC電源上電，斷電微處理器復位輸出和掉電條件。
內部控制將VCC備用電池切換到保持數據或CMOS RAM中，的CMOSμPs，實時時鐘，和其他數字邏輯的低功率運行時，主電源失敗。
通過提供存儲器寫保護內部芯片，就能在電源或處理器故障門。
包括輸出（MAX6367）以下其中一個選項：手動復位輸入（MAX6365），看門狗定時器功能（MAX6366），電池，或輔助用戶可調復位輸入（MAX6368）。
在MAX6365 - MAX6368工作于低VCC電源電壓為1.2伏。工廠預置復位門限電壓范圍從2.32V到4.63V（見訂購信息）。此外，每個部分有三種復位輸出版本：推拉主動低，漏極開路低電平，或開漏積極高（見選型指南）。在MAX6365 - MAX6368在微型8引腳SOT23封裝。

關鍵特性   應用/使用
  • 低+1.2 V工作電源電壓（VCC或VBATT）
    精密監測+5.0，+3.3伏，+3.0 V和
    +2.5 V電源電壓
    板載的芯片澆注使能信號，傳輸延遲1.5ns
    抖手動復位輸入（MAX6365）
    看門狗定時器，1.6s超時（MAX6366）
    電池在輸出指示燈（MAX6367 -）
    輔助用戶可調（MAX6368復位）
    10μA的低靜態電源電流
    三個可用輸出結構
    推挽低電平復位
    漏極開路低電平有效復位
    開漏復位
    復位/低電平復位有效低至1.2V的保證
    （VCC或VBATT）
    電源瞬態免疫
    150毫秒分鐘復位超時周期
    微型8引腳SOT23封裝
    通過美國保險商實驗室協會（UL認證®）認證




    		• 計算機：臺式機、工作站和服務器
    		• 筆記本電腦
    		• 掌上電腦
    		• 筆輸入掌上電腦
    		• 便攜式患者監視/藥物傳遞
    		• 便攜式測試儀
    		• POS終端
    		• 打印機與傳真機
    		• 可編程邏輯控制器



    Key Specifications:  Battery Backup Circuits
    Part Number Reset Thresh.
    (V)    		 Reset Out Reset Out ICC
    (µA)    		 Features Package/Pins Smallest Available Pckg.
    (mm2)    		 Oper. Temp.
    (°C)    		 Price
    Active Low Active High max max w/pins See Notes
    MAX6365H
    2.5 to 3.3
    3.3 to 5.5
    		- Open Drain 50
    Chip Enable Gate
    Manual Reset
    SOT/8
    		9 -40 to +85 $1.88 @1k
    MAX6365L
    2.5 to 3.3
    3.3 to 5.5
    		Push-Pull -
    Chip Enable Gate
    Manual Reset
    SOT/8
    		$1.88 @1k
    MAX6365P
    2.5 to 3.3
    3.3 to 5.5
    		Open Drain -
    Chip Enable Gate
    Manual Reset
    SOT/8
    		$1.88 @1k
    MAX6366H
    2.5 to 3.3
    3.3 to 5.5
    		- Open Drain
    Chip Enable Gate
    Watchdog
    SOT/8
    		$1.88 @1k
    MAX6366L
    2.5 to 3.3
    3.3 to 5.5
    		Push-Pull -
    Chip Enable Gate
    Watchdog
    SOT/8
    		$1.88 @1k
    MAX6366P
    2.5 to 3.3
    3.3 to 5.5
    		Open Drain -
    Chip Enable Gate
    Watchdog
    SOT/8
    		$1.88 @1k
    MAX6367H
    2.5 to 3.3
    3.3 to 5.5
    		- Open Drain
    Battery On
    Chip Enable Gate
    SOT/8
    		$1.88 @1k
    MAX6367L
    2.5 to 3.3
    3.3 to 5.5
    		Push-Pull -
    Battery On
    Chip Enable Gate
    SOT/8
    		$1.88 @1k
    MAX6367P
    2.5 to 3.3
    3.3 to 5.5
    		Open Drain -
    Battery On
    Chip Enable Gate
    SOT/8
    		$1.88 @1k
    MAX6368H
    1.2 to 1.8
    1.8 to 2.5
    2.5 to 3.3
    3.3 to 5.5
    		- Open Drain
    Adjustable Reset Input
    Chip Enable Gate
    SOT/8
    		$1.88 @1k
    MAX6368L
    1.2 to 1.8
    1.8 to 2.5
    2.5 to 3.3
    3.3 to 5.5
    		Push-Pull -
    Adjustable Reset Input
    Chip Enable Gate
    SOT/8
    		$1.88 @1k
    MAX6368P
    1.2 to 1.8
    1.8 to 2.5
    2.5 to 3.3
    3.3 to 5.5
    		Open Drain -
    Adjustable Reset Input
    Chip Enable Gate
    SOT/8
    		$1.88 @1k
    See All Battery Backup Circuits (87)





    圖表

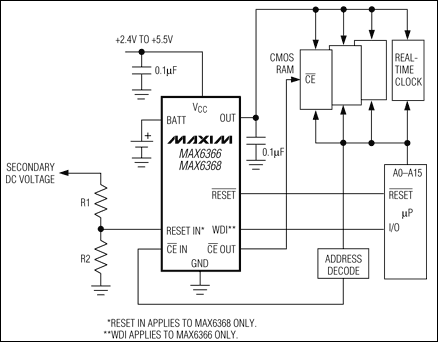

    MAX6365、MAX6366、MAX6367、MAX6368：典型工作電路
    典型工作電路
