| 概述 | ||||||
MAX1425采用的寬帶電報公司為差分流水線結構/ H放大器的最大的吞吐量，同時限制功耗僅172mW。在MAX1425內部產生+2.5 V基準的用品增設三個參考電壓（3.25五，2.25 V和1.25五）。這些參考電壓提供+2 V差分輸入范圍為- 2V的。模擬輸入是有偏差的內部糾正直流電平，從而消除了對外部偏置需要交流耦合應用。 一個單獨的+3 V數字邏輯電路電源輸入端口的數字和模擬電路分離。輸出數據是二的補碼。在MAX1425采用節省空間的28引腳SSOP封裝。對于引腳較低的數據速率兼容的版本，請參考MAX1426數據資料。對于更高的數據速率，請參考MAX1424數據資料。 |
||||||
下載
| 關鍵特性 | 應用/使用 | |||||||||||||||
|
|
| Key Specifications: High-Speed ADCs (> 5Msps) | |||||||||||||||||||||||||||
| Part Number | Input Chan. | Resolution (bits) |
Sample Rate (Msps) |
Sample Rate (Msps) |
SFDR (dBc) |
ENOB (bits) |
SINAD (dB) |
SNR (dB) |
THD (dB) |
INL (±LSB) |
DNL (±LSB) |
Full Pwr. BW (MHz) |
ICC (mA) |
Data Bus Interface | Ref. (V) |
VSUPPLY (V) |
EV Kit | Package/Pins | Smallest Available Pckg. (mm2) |
Oper. Temp. (°C) |
Price | ||||||
| max ≥ | max ≤ | min | min | min | min | min | typ | max w/pins | See Notes | ||||||||||||||||||
| MAX1425 | 1 | 10 | 20 | 20 | 69 | 9.5 | 59 | 59 | -69 | 1.5 | 1 | 400 | 31.5 | µP/10 | 2.5 |
|
No |
|
82 | -40 to +85 | $3.95 @1k | ||||||
| See All High-Speed ADCs (> 5Msps) (77) | |||||||||||||||||||||||||||

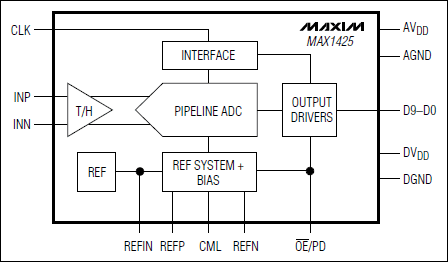

| 圖表 |
|
