相關型號
| PART | Dice* | |
| MAX840C/D | 8 SO | |
| MAX840ISA | 8 SO | |
| MAX840ESA | Dice* | |
| MAX843C/D | 8 SO | |
| MAX843ISA | 8 SO | |
| MAX843ESA | Dice* | |
| MAX844C/D | 8 SO | |
| MAX844ISA | 8 SO | |
| MAX844ESA | 8 SO |
描述
MAX840/MAX843/MAX844低噪聲，反向電荷泵電源供應器的偏置移動電話發射放大器GaAsFETs理想。他們運作的投入到2.5V。

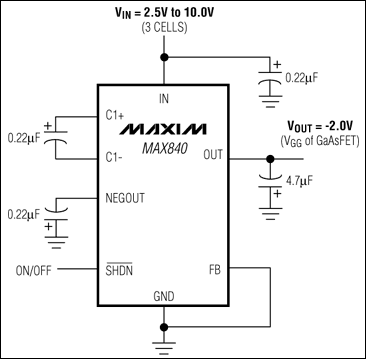

MAX840同時提供1 - 2V的預設輸出和- 0.5V至- 9.4V可調輸出。在MAX843/MAX844使用外部積極控制電壓來設置負輸出電壓。輸入的所有設備電壓范圍為2.5V至10V，輸出電流與輸入電壓四毫安“為2.7V。這些電路可以操作的小電容，低至0.22uF之間。
內部線性穩壓器降低了MAX840的輸出電壓紋波1mVp磷。有了良好的過濾控制電壓（VCTRL），還實現了MAX843/MAX844不到1mVp磷典型輸出紋波。電源電流750μA，并減少停機（MAX840/MAX843），以小于1μA。在MAX844的穩壓輸出活躍在關機充電，水泵在20kHz的開關。它提供了一個低功耗液晶顯示器供應。
MAX840同時提供1 - 2V的預設輸出和- 0.5V至- 9.4V可調輸出。在MAX843/MAX844使用外部積極控制電壓來設置負輸出電壓。輸入的所有設備電壓范圍為2.5V至10V，輸出電流與輸入電壓四毫安“為2.7V。這些電路可以操作的小電容，低至0.22uF之間。
內部線性穩壓器降低了MAX840的輸出電壓紋波1mVp磷。有了良好的過濾控制電壓（VCTRL），還實現了MAX843/MAX844不到1mVp磷典型輸出紋波。電源電流750μA，并減少停機（MAX840/MAX843），以小于1μA。在MAX844的穩壓輸出活躍在關機充電，水泵在20kHz的開關。它提供了一個低功耗液晶顯示器供應。
現備有評估板： MAX840EVKIT, MAX843EVKIT, MAX844EVKIT
| 關鍵特性 | 應用/使用 | |||||||||||||||||
|
|
| Key Specifications: Charge Pumps | |||||||||||||||||||
| Part Number | Topology | VIN (V) |
VIN (V) |
ICC (mA) |
Unadj. VOUT (V) |
Adj. VOUT (V) |
Adj. VOUT (V) |
IOUT (A) |
Oper. Freq. (kHz) |
Features | Package/Pins | Smallest Available Pckg. (mm2) |
Oper. Temp. (°C) |
Price | |||||
| min | max | max | min | max | typ | max w/pins | See Notes | ||||||||||||
| MAX840 |
|
2.5 | 10 | 1.3 | -2 | -VIN-0.6 | -0.5 | 0.01 | 100 | Shutdown |
|
31 |
|
$1.75 @1k | |||||
| MAX843 |
|
|
$1.75 @1k | ||||||||||||||||
| MAX844 | Regulated |
|
$1.75 @1k | ||||||||||||||||
| See All Charge Pumps (48) | |||||||||||||||||||
| 圖表 |
|
