MAX793, MAX793R, MAX793S, MAX793T, MAX794, MAX795, MAX795R, MAX795S, MAX795T 3.0V/3.3V可调、微处理器监控电路

型號	溫度	封裝	備注
MAX793CPE MAX793CSE MAX793EPE MAX793ESE MAX794CPE MAX794CSE MAX794EPE MAX794ESE MAX795CPA MAX795CSA MAX795EPA MAX795ESA	0°C to +70°C 0°C to +70°C -40°C to +85°C -40°C to +85°C 0°C to +70°C 0°C to +70°C -40°C to +85°C -40°C to +85°C 0°C to +70°C 0°C to +70°C -40°C to +85°C -40°C to +85°C	16 Plastic DIP 16 Narrow SO 16 Plastic DIP 16 Narrow SO 16 Plastic DIP 16 Narrow SO 16 Plastic DIP 16 Narrow SO 8 Plastic DIP 8 SO 8 Plastic DIP 8 SO	功能完備的電池備份IC，用于3V/3.3V系統

PDF和WORD文檔下載
MAX793, MAX793R, MAX793S, MAX793T, MAX794, MAX795, MAX795R, MAX795S, MAX795T
MAX793, MAX793R, MAX793S, MAX793T, MAX794, MAX795, MAX795R, MAX795S, MAX795T

概述

MAX793/MAX794/MAX795微處理器（μP）監控電路監測和控制提供備用電池切換，除其他功能，如低電壓指示，微處理器復位，寫的CMOS保護活動為+3.0 V / +3.3伏μPs RAM和看門狗（參見完整的數據表選型指南）。該備份電池電壓超過虛擬通道連接，允許在3.6V的鋰電池系統使用中使用的VCC 3.0V至3.3V之間。
MAX793/MAX795提供了復位門限電壓范圍的選擇（表示為后綴字母）：3.00V至3.15V（T）和2.85V至3.00V（S）等和2.55V至2.70V（R）的。在MAX794的復位閾值設置的外部電阻分壓器。該MAX793/MAX794采用16引腳DIP和SO封裝窄，而MAX795進來8引腳DIP和SO封裝。

關鍵特性

應用/使用

MAX793/MAX794/MAX795
精密電源電壓監視器：
固定復位觸發電壓（MAX793/MAX795）
可調復位觸發電壓（MAX794）
保證復位斷言到VCC = 1V的
備用電池電源開關，電池電壓可超過虛擬通道連接
板載的芯片澆注使能信號7ns的最大傳輸延遲
MAX793/MAX794只有
保鮮密封電池
電池行輸出（MAX793）
未提交的電壓監視器電源失效或低電池警告
獨立看門狗定時器（1.6s超時）
手動復位輸入

~通過美國保險商實驗室協會(UL®)認證

	電池供電計算機/控制器
	精確的µP電源監控
	嵌入式控制器
	智能控制器
	便攜式設備

Key Specifications: Battery Backup Circuits

Part Number

Reset Thresh.
(V)

Reset Out

I_CC
(µA)

Features

Package/Pins

Smallest Available Pckg.
(mm²)

Oper. Temp.
(°C)

Price

Active Low

Active High

max

max w/pins

See Notes

MAX793

2.5 to 3.3

Open Drain

Push-Pull

Adjustable Reset Input

Battery On

Chip Enable Gate

Low Line

Manual Reset

Power Fail Comparator

Watchdog

PDIP(N)/16

SOIC(N)/16

-40 to +85

0 to +70

$3.48 @1k

MAX794

1.2 to 1.8

1.8 to 2.5

2.5 to 3.3

3.3 to 5.5

Push-Pull

Adjustable Reset Input

Battery On

Chip Enable Gate

Low Line

Manual Reset

Power Fail Comparator

Watchdog

PDIP(N)/16

SOIC(N)/16

$3.48 @1k

MAX795

2.5 to 3.3

Battery On

Chip Enable Gate

PDIP(N)/8

SOIC(N)/8

$3.41 @1k

See All Battery Backup Circuits (87)

圖表

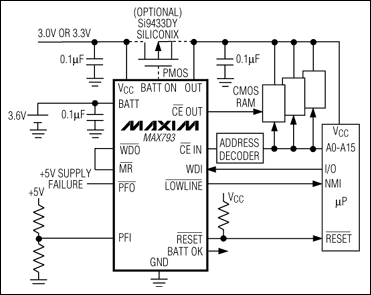

MAX793、MAX793R、MAX793S、MAX793T、MAX794、MAX795、MAX795R、MAX795S、MAX795T：典型工作電路
典型工作電路
