MAX9600, MAX9601, MAX9602 双路ECL及双/四路PECL、500ps、超高速比较器

型號	溫度	封裝	備注
MAX9600EUP MAX9601EUP MAX9602EUG	-40°C to +85°C -40°C to +85°C -40°C to +85°C	20 TSSOP 20 TSSOP 24 TSSOP	雙路ECL及雙/四路PECL、500ps、超高速比較器

PDF和WORD下載
MAX9600, MAX9601, MAX9602
MAX9600, MAX9601, MAX9602

概述

MAX9600/MAX9601/MAX9602超高速比較器具有極短的傳輸延遲時間(500ps)。這些雙路和四路比較器具有最小化的傳輸延遲時間偏移(10ps)，傳輸延遲時間的離散性也非常小(30ps)。這些特性使其適用于重點要求對窄脈沖進行高保真跟蹤及定時誤差小的應用。
比較器的差動輸入級可接受非常寬范圍的共模輸入信號，可從V_EE + 3V至V_CC - 2V。輸出信號為互補數字信號，兼容于ECL和PECL系統，能提供足夠的電流直接驅動端接至50Ω的傳輸線。
MAX9600/MAX9601雙通道ECL和雙通道PECL輸出的比較器還結合了鎖定使能(LE_，/LE_)及滯回(HYS_)。互補鎖定使能控制可進行跟蹤，采樣/保持或采樣-保持等工作模式。MAX9600的鎖定使能可由標準ECL邏輯進行驅動，而MAX9601的由PECL邏輯來驅動。四通道PECL輸出比較器MAX9602適用于在有限電路板空間內進行高密度封裝的場合。
MAX9600/MAX9601提供20引腳TSSOP封裝，MAX9602提供24引腳TSSOP封裝。MAX9600/MAX9601/MAX9602的適用溫度范圍為-40°C至+85°C。

關鍵特性

應用/使用

500ps傳輸延遲
30ps傳輸延遲離散度
可跟蹤頻率4Gbps
+5V/-5.2V電源時，輸入電壓范圍為-2.2V至+3V
+6V/-4.2V電源時，輸入電壓范圍為-1.2V至+4V
差動ECL輸出(MAX9600)
差動PECL輸出(MAX9601/MAX9602)
鎖定使能(MAX9600/MAX9601)
可調滯回(MAX9600/MAX9601)

	高速儀表
	高速觸發
	線接收/信號恢復
	示波器/邏輯分析儀前端
	門限與峰值檢測
	VLSI與高速存儲ATE

Key Specifications: Comparators

Part Number

Comp-
arators

t_PD
(ns)

V_SUPPLY (Total)
(V)

I_CC per Comp.
(µA)

Prog. Int. Hyst.

V_IN
(V)

V_OS
(mV)

Logic Out

Latched Outputs

Complem. Outputs

Package/Pins

Smallest Available Pckg.
(mm²)

Oper. Temp.
(°C)

typ

min

max

typ

max

max w/pins

MAX9600

0.5

8.3

10.5

12000

Yes

VEE+3 to VCC-2

ECL

Yes

TSSOP/20

-40 to +85

MAX9601

12000

Yes

PECL

Yes

TSSOP/20

MAX9602

10000

PECL

TSSOP/24

See All Comparators (83)

圖表

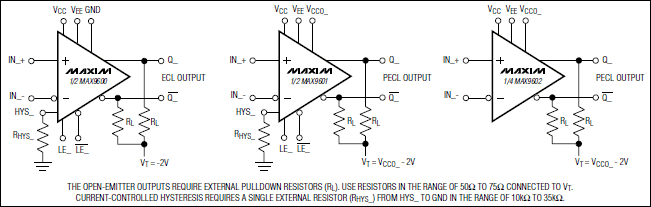

Functional Diagram
