MAX4541, MAX4542, MAX4543, MAX4544 原装正品低电压、单电源、双路、SPST/SPDT模拟开关

概述

MAX4541 - MAX4544是精密，雙模擬開關設計，從單一的+2.7 V至+12 V電源。低功耗（功耗僅5μW）使這些器件適用于電池供電設備。這些開關提供了低漏電流（100pA max）和快速的開關速度（噸= 150ns的最大值，托福= 100ns的最大值）。
當從一個+5 V電源供電時，MAX4541 - MAX4544提供2Ω最大匹配通道間，60Ω最大的阻抗（RON）和6Ω最大辛烷值平坦。
這些交換機還提供5pC最大的電荷注入和2000V靜電每方法3015.7最低限度的保護。
MAX4541/MAX4542/MAX4543是雙單擲（SPST），設備和MAX4544是singlepole /雙擲（SPDT）設備。在MAX4541有兩個常開（NO）開關和MAX4542有兩個常閉（NC）開關。在MAX4543有一個編號和一個數控交換機，可作為一個單刀雙擲使用，而MAX4544是一個單刀雙擲。該MAX4541/MAX4542/MAX4543可在微型SOT23 - 8和8引腳TDFN封裝，而MAX4544是采用SOT23 - 6封裝。

關鍵特性

應用/使用

60Ω最大（33Ω典型值）低RON
2Ω最大辛烷值通道間匹配
6Ω最大辛烷值平坦
5pC最大保證電荷注入
+2.7 V至+12 V單電源供電
“低功耗僅為5μW
低漏電流過溫度：10nA關在+85 ° C最大值
快速切換：噸=為35ns，25ns的托福=
保證先斷后設為（MAX4543/MAX4544只）
的TTL / CMOS邏輯兼容
引腳兼容MAX323/MAX324/MAX325
MAX4541/MAX4542/MAX4543采用SOT23 - 8
MAX4544采用SOT23 - 6

	+3V、+5V DAC與ADC
	音頻與視頻開關
	電池供電應用
	蜂窩電話
	通信系統
	引導與控制系統
	平面顯示器
	軍用無線裝置
	尋呼機
	PBX、PABX
	采樣保持電路
	測試設備
	超聲

圖表

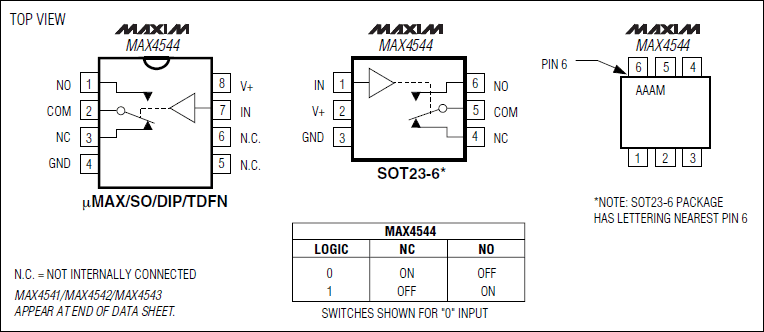

引腳配置/功能框圖/真值表

PDF和WORD文檔下載
MAX4541, MAX4542, MAX4543, MAX4544

MAX4541, MAX4542, MAX4543, MAX4544

型號	溫度	封裝	備注
MAX4541CUA MAX4541CSA MAX4541CPA MAX4541C/D MAX4541EKA-T MAX4541ETA MAX4541EUA MAX4541ESA MAX4541EPA MAX4542CUA MAX4542CSA MAX4542CPA MAX4542C/D MAX4542EKA-T MAX4542ETA MAX4542EUA MAX4542ESA MAX4542EPA MAX4543CUA MAX4543CSA MAX4543CPA MAX4543C/D MAX4543EKA-T MAX4543ETA MAX4543EUA MAX4543ESA MAX4543EPA MAX4544CUA MAX4544CSA MAX4544CPA MAX4544C/D MAX4544EUT-T MAX4544ETA MAX4544EUA MAX4544ESA MAX4544EPA	0°C to +70°C 0°C to +70°C 0°C to +70°C 0°C to +70°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C 0°C to +70°C 0°C to +70°C 0°C to +70°C 0°C to +70°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C 0°C to +70°C 0°C to +70°C 0°C to +70°C 0°C to +70°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C	8 µMAX 8 SO 8 Plastic DIP Dice 8 SOT23-8 8 TDFN-EP 8 µMAX 8 SO 8 Plastic DIP 8 µMAX 8 SO 8 Plastic DIP Dice* 8 SOT23-8 8 TDFN-EP** 8 µMAX 8 SO 8 Plastic DIP 8 µMAX 8 SO 8 Plastic DIP Dice* 8 SOT23-8 8 TDFN-EP** 8 µMAX 8 SO 8 Plastic DIP 8 µMAX 8 SO 8 Plastic DIP Dice* 6 SOT23-6 8 TDFN-EP** 8 µMAX 8 SO 8 Plastic DIP	低電壓、單電源、雙路、SPST/SPDT模擬開關
