MAX824REUK+T 专业供应5引脚、微处理器监控电路，带有看门狗定时器及手动复位

MAX824REUK+T 品牌：MAXIM

MAX824REUK+T 封裝：SOT23

MAX824REUK+T 備注：原裝正品業內首款SOT復位IC，帶有看門狗和手動復位功能

概述

完整的數據資料 (PDF, 208kB)
英文下載

MAX823/MAX824/MAX825 *微處理器（μP）監控電路結合復位輸出，看門狗和手動復位輸入功能，5引腳SOT23和SC70封裝。它們顯著提高系統的可靠性和準確性比較分立IC或分立元件。該MAX823/MAX824/MAX825是專門設計來忽略虛擬通道連接快速瞬態影響。
七預編程復位門限電壓可供選擇（參見復位閾值表）。所有這三款器件具有低有效復位輸出，這是保證為VCC在正常狀態降至1V的。該MAX823還提供了一個看門狗輸入和手動復位輸入。該MAX824提供了一個看門狗輸入和互補高電平復位。該MAX825提供了一個手動復位輸入和互補高電平復位。在選擇指南解釋了這件系列提供的功能。

關鍵特性

應用/使用

精密監測采用+2.5 V，采用+3 V，+3.3 V和+5 V電源供電
工作電流：
6點（MAX823L /米）（SC70封裝）
降至2μA（MAX825T/S/R/Z/Y）（SC70封裝）
完全達到規定的溫度
140ms分上電復位
保證低電平有效復位到VCC = 1V的
電源瞬態免疫
看門狗定時器1.6s超時（MAX823/MAX824）
手動復位輸入（MAX823/MAX825）
無需外部元件

	汽車電子
	計算機與控制器
	精確的µP監控
	嵌入式控制器
	智能儀表
	便攜式電池供電設備

Key Specifications: Supervisors (1 Monitored Voltage)

Part Number

Reset Thresh.
(V)

Reset Out

t_RESET

Watchdog Feature

Watchdog Timeout

Supervisor Features

I_CC
(µA)

Industry Qualified

Package/Pins

Smallest Available Pckg.
(mm²)

Oper. Temp.
(°C)

Price

Active Low

Active High

min

max

max w/pins

See Notes

MAX823

1.8 to 2.5

2.5 to 3.3

3.3 to 5.5

Push-Pull

85ms to 300ms

Input (WDI)

1s to 2s

Manual Reset

Automotive - General

SC70/5

SOT/5

-40 to +85

-40 to +125

0 to +70

$1.15 @1k

MAX824

Push-Pull

Input (WDI)

1s to 2s

SC70/5

SOT/5

$1.15 @1k

MAX825

Push-Pull

No Watchdog

Manual Reset

SC70/5

SOT/5

$1.10 @1k

See All Supervisors (1 Monitored Voltage) (274)

*正在申請專利。

低電平有效復位，提供手動復位和看門狗定時器(MAX823)。

低電平有效復位和高電平有效復位，提供看門狗定時器(MAX824)。

低電平有效復位和高電平有效復位，提供手動復位功能(MAX825)。

圖表

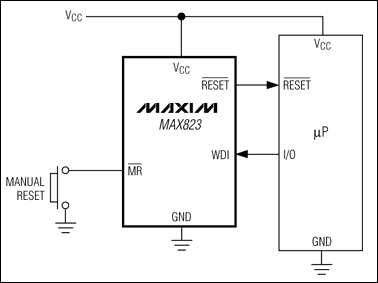

MAX823、MAX823L、MAX823M、MAX823R、MAX823S、MAX823T、MAX823Y、MAX823Z、MAX824、MAX824L、MAX824M、MAX824R、MAX824S、MAX824T、MAX824Y、MAX824Z、MAX825、MAX825L、MAX825M、MAX825R、MAX825S、MAX825T、MAX825Y、MAX825Z：典型工作電路

典型工作電路

PDF和WORD文檔下載：
MAX824REUK-T

MAX824REUK-T

MAX824REUK-T相關型號

MAX823, MAX823L, MAX823M, MAX823R, MAX823S, MAX823T, MAX823Y, MAX823Z, MAX824, MAX824L, MAX824M, MAX824R, MAX824S, MAX824T, MAX824Y, MAX824Z, MAX825, MAX825L, MAX825M, MAX825R, MAX825S, MAX825T, MAX825Y, MAX825Z
