MAX682, MAX683, MAX684 热销3.3V输入、稳压输出5V的电荷泵

每100mA輸出只需1µF電容

狀態
型號	狀態
MAX682	狀況：生產中。
MAX683	該產品即將停產，已進入最后一次購買期限，在此之后將不受理該產品訂單。推薦替代產品請查看訂購信息。
MAX684	該產品即將停產，已進入最后一次購買期限，在此之后將不受理該產品訂單。推薦替代產品請查看訂購信息。

概述

完整的數據資料 (PDF, 168kB)
英文下載

MAX682/MAX683/MAX684電荷泵穩壓器產生2.7V至5.5V輸入5V的。他們專門設計，以配合應用，高效率的輔助用品的需求，緊湊型設計。在MAX682，MAX683和MAX684提供250mA的，100mA和50mA的輸出電流。
這些完整的5V的穩壓器只需要一個外部電阻器和電容器三，無電感器是必要的。高開關頻率（外部可調高達2MHz）和獨特的規管計劃允許電容器每100mA小1μF的輸出電流使用。該MAX683/MAX684均采用節省空間的8引腳μMAX封裝，只有1.1mm的高，而MAX682采用8引腳SO可用。

關鍵特性

應用/使用

超小型：1μF的電容器每100mA輸出電流
無需電感
1.1mm的高度在μMAX封裝（MAX683/MAX684）
高達250mA輸出電流（MAX682）
穩壓± 4％輸出電壓
50kHz至2MHz的開關頻率可調
2.7V至5.5V輸入電壓
100μA的靜態電流的脈沖跳躍模式
0.1μA的關斷電流

	3.3V至5V本地轉換應用
	3V至5V GSM SIMM卡
	備用電池升壓轉換器
	電池供電應用
	閃存電源
	微型設備
	PCMCIA卡

圖表

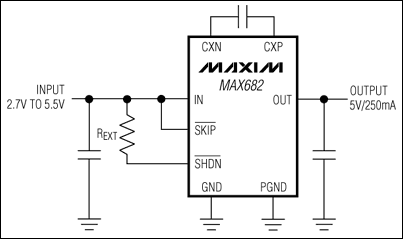

MAX682、MAX683、MAX684：典型工作電路
典型工作電路
